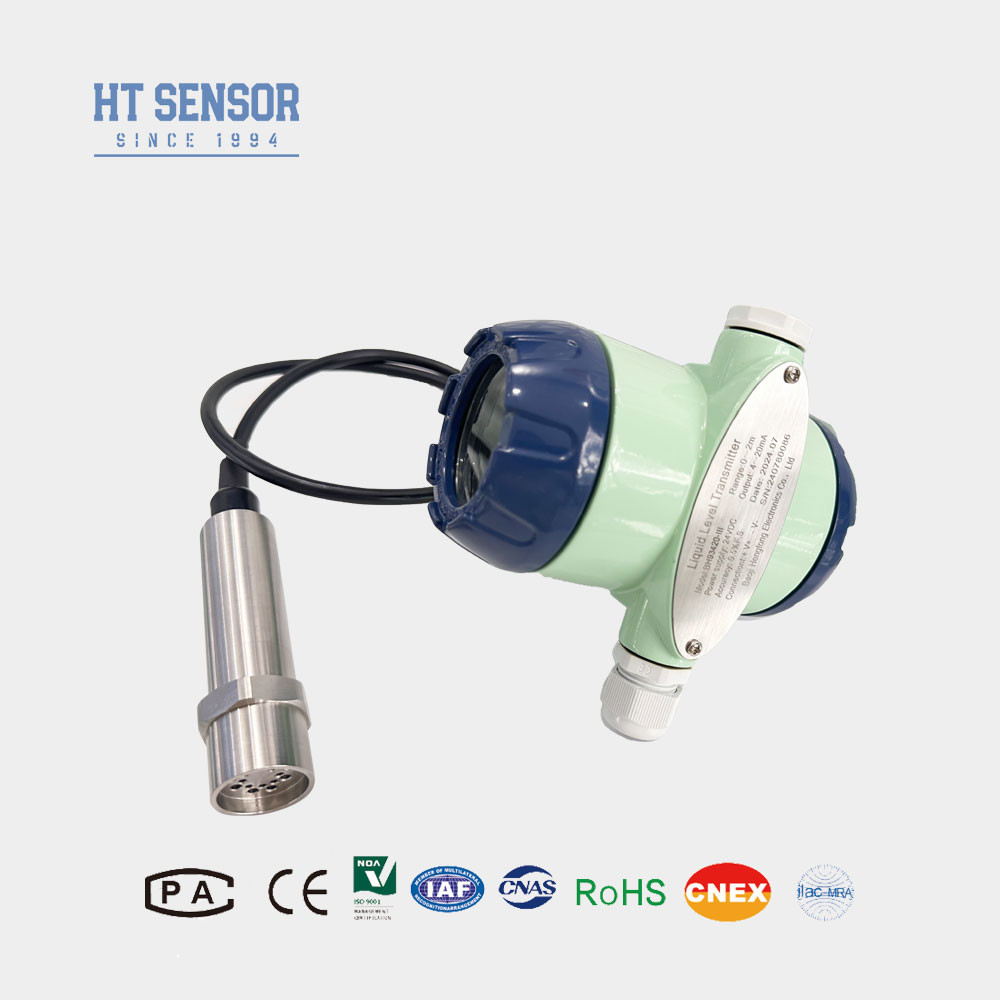

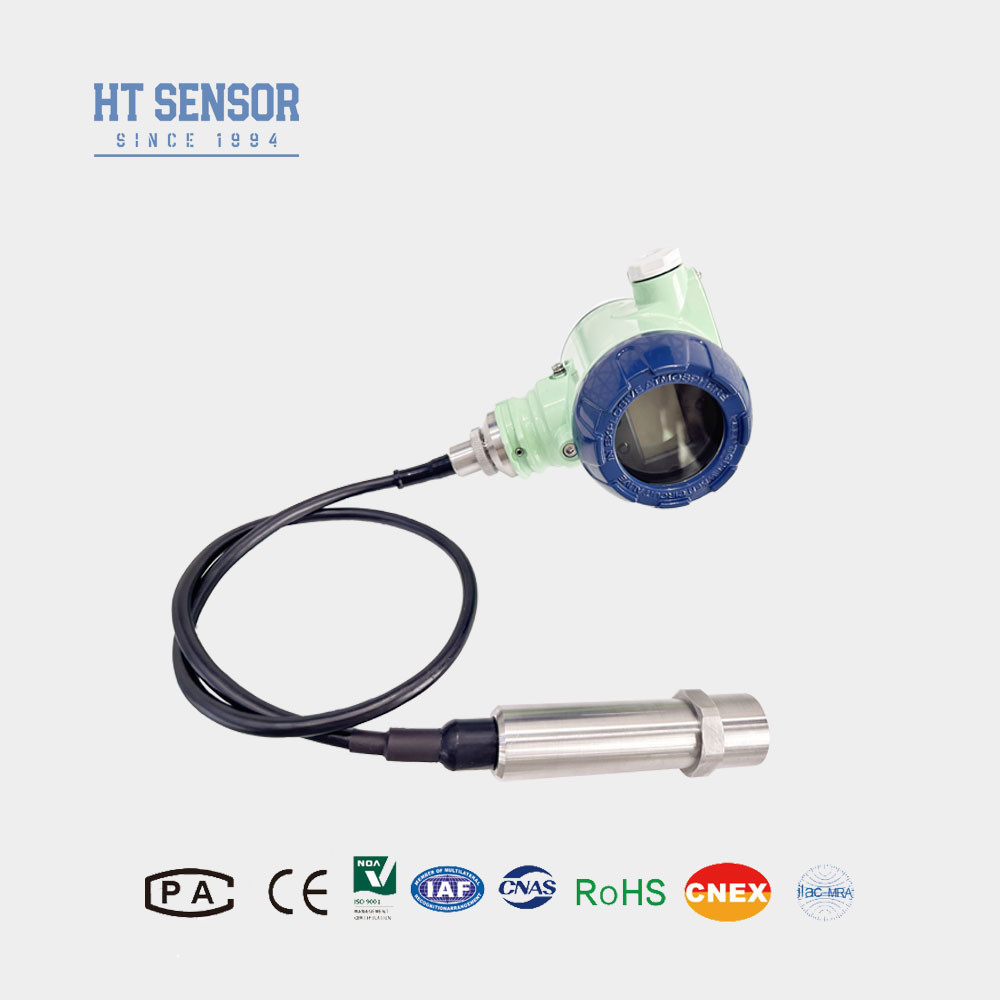

খএইচ93420আইবি সুমারসিবল তরল স্তরের ট্রান্সমিটার
তরল স্তরের ট্রান্সমিটার সেন্সর পরিচিতি:
BH93420-I একটি শক্তিশালী এবং নির্ভরযোগ্য জল স্তরের ট্রান্সমিটার যা এইচটি সিরিজের চাপ এবং তেল-ভরা সেন্সরটিকে এর সংকেত পরিমাপের উপাদান হিসাবে নিয়োগ করে। সেন্সরের সেন্সিং অংশটি, যা তরলটিতে নিমজ্জিত, সম্পূর্ণ স্টেইনলেস স্টিলের মধ্যে আবদ্ধ, ব্যতিক্রমী আইপি 68 জলরোধী কর্মক্ষমতা সরবরাহ করে। প্রতিরক্ষামূলক আউটলেট হিসাবে একটি জংশন বাক্স বৈশিষ্ট্যযুক্ত, এই ট্রান্সমিটারটি ব্যবহারকারী-বান্ধব এবং ক্ষেত্রটিতে ইনস্টল করা সহজ, এটি বিভিন্ন শিল্প জুড়ে তরল স্তরের পরিমাপ অ্যাপ্লিকেশনগুলির বিস্তৃত অ্যারের জন্য উপযুক্ত করে তোলে যেমন পেট্রোকেমিক্যাল, ধাতুবিদ্যা, শক্তি, ফার্মাসিউটিক্যাল, জল সরবরাহ এবং নিকাশী এবং পরিবেশগত সুরক্ষা।
পণ্য বৈশিষ্ট্যতরল স্তরের ট্রান্সমিটার সেন্সর::
- বিভিন্ন পরীক্ষার পরিবেশে উপযুক্ততার জন্য সম্পূর্ণ স্টেইনলেস স্টিলের আবাসন।
- সহজ ইনস্টলেশন জন্য নিমজ্জন-ধরণের প্রোব পরিমাপ।
- অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণের জন্য বিবিধ আউটপুট সিগন্যাল বিকল্পগুলি।
- বিস্ফোরণ-প্রুফ চিহ্নিতকরণ: বিপজ্জনক অঞ্চলে নিরাপদ অপারেশন নিশ্চিত করে exiiict6।
- উচ্চ সুরক্ষা রেটিং: আইপি 68, শক্তিশালী জলরোধী কর্মক্ষমতা সরবরাহ করে।
- পিই বা পিইউ, বর্ধিত স্থায়িত্ব এবং রাসায়নিক প্রতিরোধের জন্য পিটিএফই কেবল বিকল্পগুলি।
অ্যাপ্লিকেশনতরল স্তরের ট্রান্সমিটার সেন্সর:।
1। 316LSS, নন -ক্রোসিভ তরলগুলির সাথে সামঞ্জস্যপূর্ণ।
2। নিকাশী, শিল্প ও পৌরসভার জল, জলের ট্যাঙ্ক, কূপ, নদী, সমুদ্রের জল, হ্রদ ইত্যাদি বিভিন্ন অ্যাপ্লিকেশনগুলিতে জলের স্তর পর্যবেক্ষণ করা
3। ডিজেল এবং জ্বালানী ট্যাঙ্কগুলিতে জ্বালানির মাত্রা পরিমাপ করা।
| পারফরম্যান্স প্যারামিটারতরল স্তরের ট্রান্সমিটার সেন্সর |
| পরিমাপের ব্যাপ্তি |
0 ~ 10 মি… 400 মি |
| চাপের ধরণ |
গেজ চাপ, পরম চাপ, সিলযুক্ত চাপ |
| ওভারলোড |
≤ 2x রেটেড রেঞ্জ |
| নির্ভুলতা @ 25ºC |
± 0.25% (টাইপ।) ± 0.5% (সর্বোচ্চ।) |
| পুনরাবৃত্তিযোগ্যতা |
± 0.03% (টাইপ।) ± 0.05% fs (সর্বাধিক) |
| হিস্টেরিসিস |
± 0.03% (টাইপ।) ± 0.05% fs (সর্বাধিক) |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
± 0.2%fs/বছর (সর্বাধিক) |
| শূন্য তাপমাত্রা প্রবাহ |
± 0.01%FS/ºC (> 100KPA), ± 0.02%FS/ºC (≤100KPA) |
| স্প্যান তাপমাত্রা প্রবাহ |
± 0.01%FS/ºC (> 100KPA), ± 0.02%FS/ºC (≤100KPA) |
| ক্ষতিপূরণ তাপমাত্রা |
0-50ºC (0-1 মি। 0-2 মি );; 0-70ºC |
| অপারেটিং তাপমাত্রা |
-20 ~ 80ºC |
| স্টোরেজ তাপমাত্রা |
-30 ~ 100ºC |
| কম্পন |
10 জি, 55Hz ~ 2kHz |
| আবাসন উপাদান |
1cr18ni9ti |
| ডায়াফ্রাম উপাদান |
316L স্টেইনলেস স্টিল |
| নিরোধক প্রতিরোধ |
> = 100MΩ@100vdc |
| সুরক্ষা রেটিং |
আইপি 67, আইপি 68 |
| ও-রিং সিল |
ফ্লুরো রাবার |
| ওজন |
~ 0.3 কেজি (ছাড়া কেবল) |
| কেবল উপাদান |
পলিথিলিন, পলিউরেথেন |
| আউটপুট সিগন্যাল |
সরবরাহ ভোল্টেজ |
আউটপুট টাইপ |
| 4 ~ 20ma |
12 ~ 30 ভিডিসি |
2/3/4 তারের |
| 0 ~ 10/20ma |
3 তার |
| 0/1 ~ 5 ভি |
| 0/1 ~ 10 ভি |
| 0.5 ~ 4.5V |
5 ভিডিসি |
| আরএস 485 যোগাযোগ প্রোটোকল |
- নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, ব্যবহারকারীরা সাইটে বিদ্যুত সুরক্ষা ডিভাইসগুলি ইনস্টল করার পরামর্শ দেওয়া হয়।
- নির্ভরযোগ্য পারফরম্যান্সের জন্য পণ্য এবং বিদ্যুৎ সরবরাহের যথাযথ গ্রাউন্ডিং প্রয়োজনীয়।
- শক্তিশালী বৈদ্যুতিন চৌম্বক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপ সহ অ্যাপ্লিকেশনগুলির জন্য, সংস্থাকে বিশদ সরবরাহ করুন এবং এটি ক্রমে নির্দেশ করুন।
| অর্ডার গাইড |
| BH93420 |
কোড |
রূপরেখা নির্মাণ |
| |
আমি |
চাপ ট্রান্সমিটার |
| |
পরিমাপের ব্যাপ্তি |
0 ~ 10 মি… 400 মি |
| |
কোড |
বিদ্যুৎ সরবরাহ |
| ডি 1 |
24 ভিডিসি |
| ডি 2 |
5 ভিডিসি |
| ডি 3 |
অন্য |
| |
কোড |
আউটপুট সিগন্যাল |
| এস 1 |
4 ~ 20 এমএডিসি |
এস 5 |
0 ~ 20 এমএডিসি |
| এস 2 |
1 ~ 5VDC |
এস 6 |
0 ~ 10vdc |
| এস 3 |
0 ~ 5vdc |
এস 7 |
0.5 ~ 4.5vdc |
| এস 4 |
0 ~ 10 এমএডিসি |
এস 8 |
আরএস 485 |
| |
কোড |
চাপের ধরণ |
| ছ |
গেজ চাপ |
| ক |
পরম চাপ |
| এস |
সিলযুক্ত রেফারেন্স চাপ |
| |
কোড |
উপাদান |
| 01 |
304 স্টেইনলেস স্টিল |
| 02 |
316L স্টেইনলেস স্টিল |
| |
কোড |
কেবল উপাদান |
| সি 1 |
পি |
| সি 2 |
পু |
