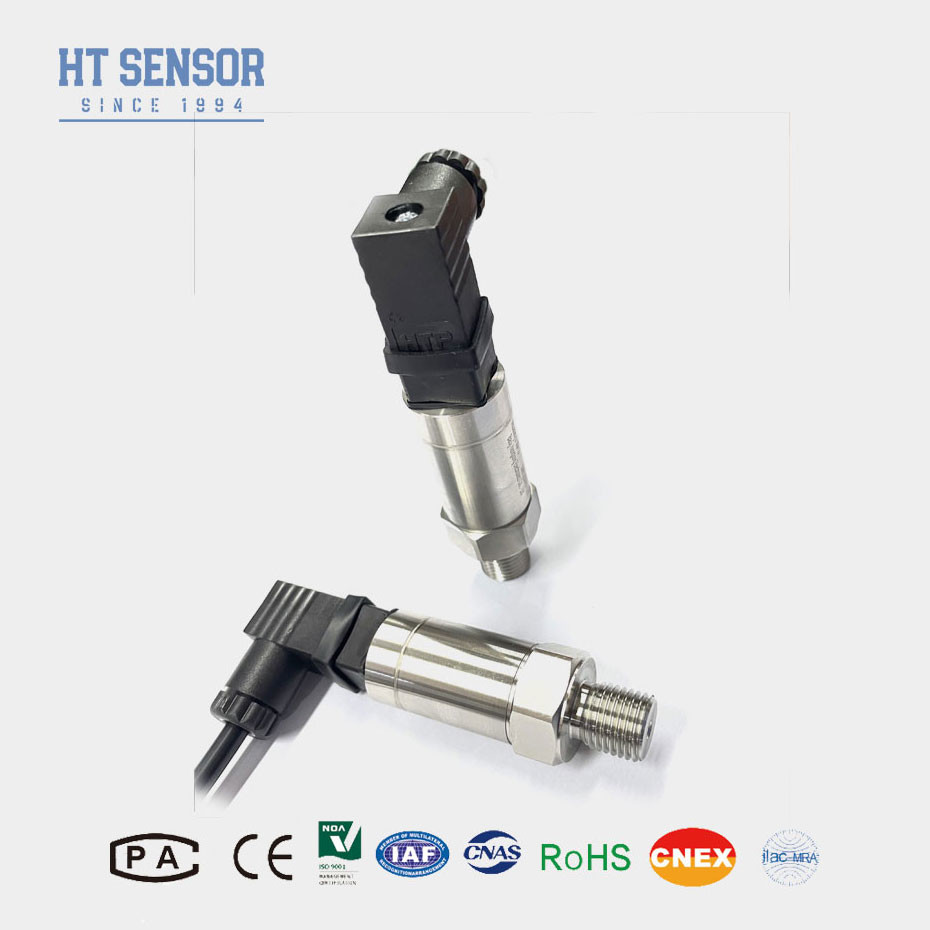

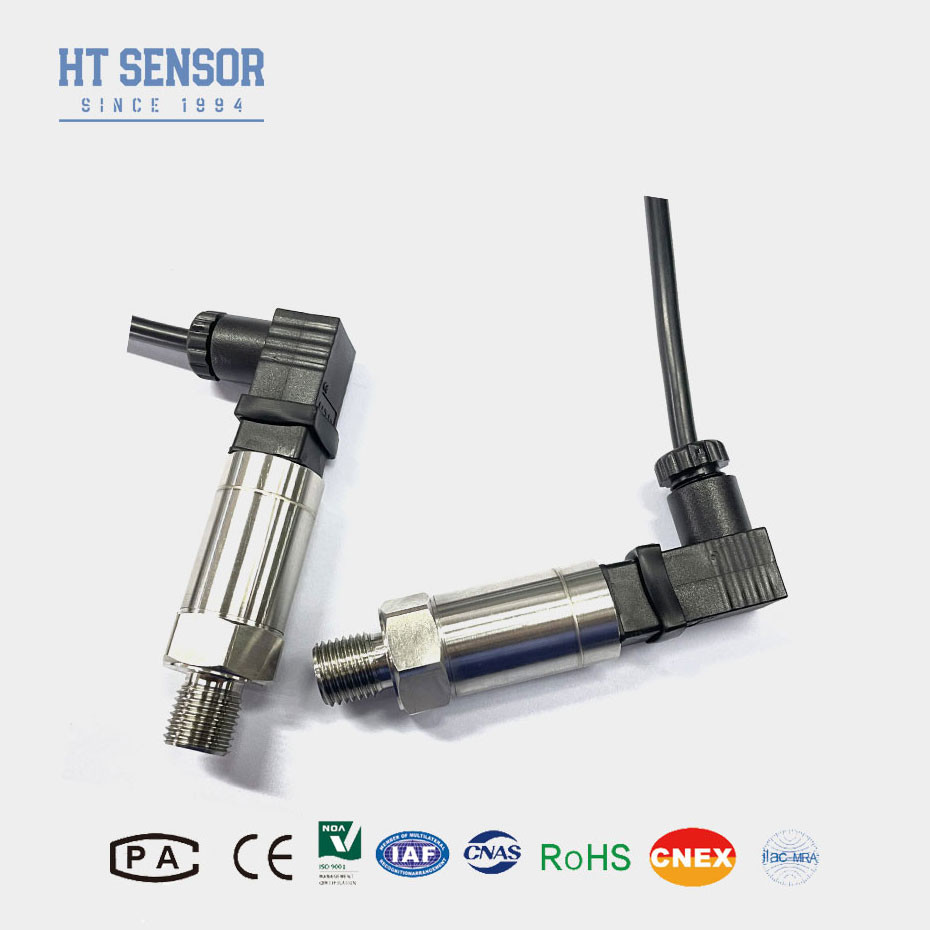

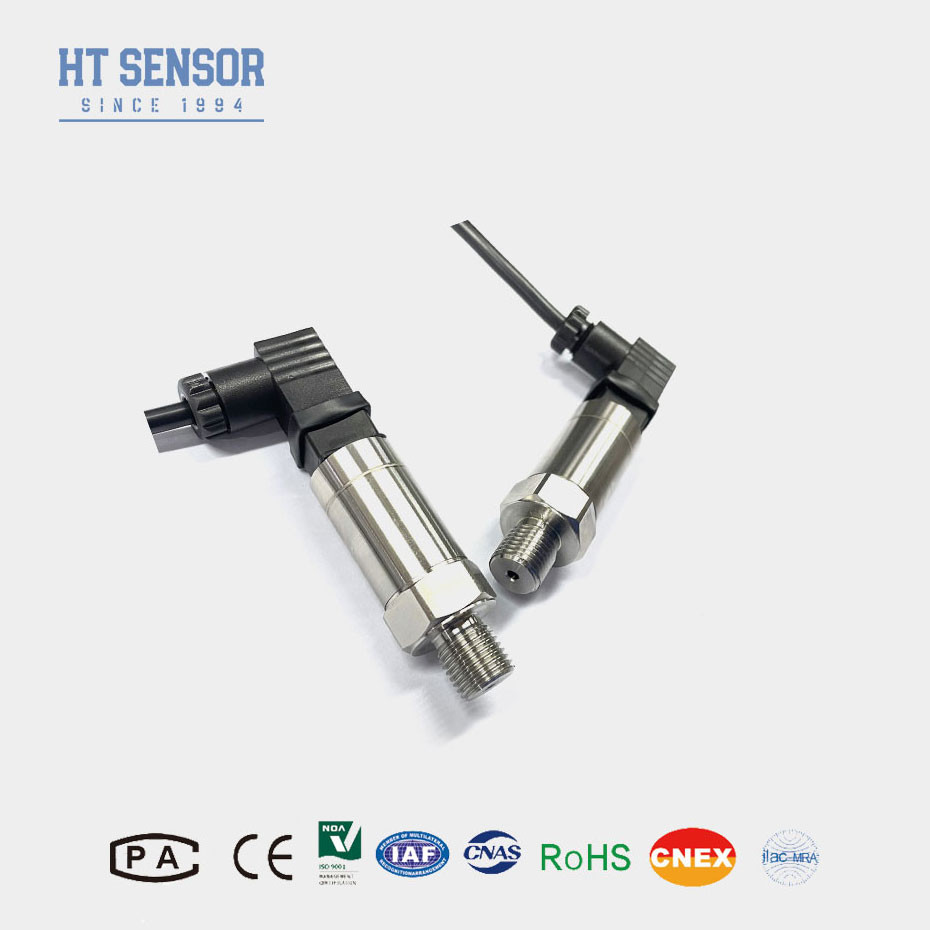

BP157TC চাপ ট্রান্সমিটার
চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
BP157TC চাপ ট্রান্সমিটার সেন্সর সিগন্যাল পরিমাপ উপাদান হিসাবে hign quanlity সিরিজ সিরামিক সেন্সর ব্যবহার করে। সিগন্যাল প্রসেসিং সার্কিট একটি স্টেইনলেস স্টীল ঘর ভিতরে অবস্থিত,সেন্সর সিগন্যালকে স্ট্যান্ডার্ড আউটপুট সিগন্যালে রূপান্তর করা. পণ্যটি কঠোর পরীক্ষার মধ্য দিয়ে গেছে এবং স্থিতিশীল এবং নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করার জন্য উপাদান, অর্ধ-সমাপ্ত পণ্য এবং সমাপ্ত পণ্যগুলির বয়সের স্ক্রিনিং করেছে।
সিরামিক চাপ ট্রান্সমিটারগুলি, যা কম্পন এবং জারা উভয়ের জন্য তাদের ব্যতিক্রমী প্রতিরোধের জন্য পরিচিত, শিল্প পরিমাপ এবং পর্যবেক্ষণ অ্যাপ্লিকেশনগুলির অবিচ্ছেদ্য উপাদান হয়ে উঠেছে।তাদের দৃঢ়তা এবং স্থায়িত্ব তাদের কঠোর পরিবেশে বিশেষভাবে উপযুক্ত করে তোলে যেখানে ঐতিহ্যগত চাপ ট্রান্সমিটার ব্যর্থ হতে পারে.
পণ্যের বৈশিষ্ট্যঃ
1. বিস্তৃত পরিমাপ পরিসীমা, স্টেইনলেস স্টীল কাঠামো, বিভিন্ন চাপ ইন্টারফেস ফর্ম
2. IP65 সুরক্ষা রেটিং স্টেইনলেস স্টীল কাঠামো
3. উচ্চ নির্ভুলতা,
4. সমস্ত স্টেইনলেস স্টীল কাঠামো
অ্যাপ্লিকেশনঃ
1. 316L স্টেইনলেস স্টীল দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ
2. নৌ ও বিমান শিল্পে প্রয়োগ করা হয়
3. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ হিসাবে শিল্প সাইটে প্রক্রিয়ায় ব্যবহৃত
4. হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত
পারফরম্যান্স প্যারামিটারঃ
| পরিমাপ পরিসীমা |
0kPa ~ 10kPa...5MPa |
| চাপের ধরন |
পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড |
নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্যতা& হাইস্টেরেসিস |
0.০২% F.S. (টাইপ) ০.০৫% F.S. (ম্যাক্স) |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.1% F.S./Year ((টাইপ) ±0.2% F.S./Year ((ম্যাক্স) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া |
2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা |
0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা |
-২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন |
10g,55Hz ~ 2kHz |
| আবাসনের উপাদান |
304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
| আইসোলেশন প্রতিরোধের |
100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
এক্সিয়া আইআইসিটি৬ |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| ও-রিং সিল |
ফ্লোরো কাঁচামাল |
| ওজন |
~০.০৫ কেজি |
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪-২০ এমএ |
12 ~ 30VDC |
2/3/4 তারের |
| 0~10/20mA |
3 তারের |
| ০/১ থেকে ৫ ভোল্ট |
| 0/1~10V |
| 0.৫-৪.৫ ভোল্ট |
৫ ভিডিসি |
নির্বাচন উদাহরণঃ
অর্ডার গাইডঃ
| BP15X |
অ্যানালগ চাপ ট্রান্সমিটার |
| |
কোড |
কাঠামোর রূপরেখা |
| 5 |
প্যাকার্ড প্লাগ |
6 |
সিলড ডাইরেক্ট আউটপুট তারের 1.5 মিটার |
| 7 |
মিনি হিরশম্যান সংযোগকারী |
8 |
বড় হিরশম্যান সংযোগকারী |
| |
পরিমাপ পরিসীমা |
0kPa ~ 200kPa...10MPa |
(0-X) কেপিএ
অথবা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে |
| |
কোড |
পাওয়ার সাপ্লাই |
| ডি১ |
24VDC |
| ডি২ |
৫ ভিডিসি |
| ডি৩ |
অন্যান্য |
| |
কোড |
আউটপুট সংকেত |
|
| এস১ |
4~20mADC |
এস৫ |
0~20mADC |
| এস২ |
১-৫ ভিডিসি |
এস৬ |
0~10VDC |
| এস৩ |
0 ~ 5VDC |
এস৭ |
0.5~4.5VDC |
| এস৪ |
0~10mADC |
|
|
| |
কোড |
চাপ সংযোগ |
| J1 |
এম২০×১।5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
৭/১৬-২০ ইউএনএফ |
| J5 |
অন্যান্য ((¢50.4 ফ্ল্যাঞ্জ) |
| |
কোড |
বৈদ্যুতিক সংযোগ |
| বি১ |
হিরশম্যান |
| বি২ |
পি জি ৭ |
| বি৩ |
ক্যাবল সিল আউটলেট 1.5 মিটার |
| বি৪ |
অন্যান্য |
| |
কোড |
চাপের ধরন |
| জি |
পরিমাপ চাপ |
| এ |
পরম চাপ |
| এস |
সিল করা রেফারেন্স চাপ |
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
প্রশ্ন: আপনি কি নির্মাতা?
উত্তরঃ হ্যাঁ, আমরা পেশাদার সেন্সর প্রস্তুতকারক 29 বছরেরও বেশি সময় ধরে! আমাদের প্রযুক্তিগত দলের 10 টিরও বেশি প্রকৌশলী রয়েছে।
প্রশ্ন: সিরামিক চাপ ট্রান্সমিটারগুলির সুবিধা কি?
উঃ সিরামিক চাপ ট্রান্সমিটার অনেক সুবিধা প্রদান করে, যার মধ্যে রয়েছে উচ্চ স্থায়িত্ব, নির্ভুলতা, বিস্তৃত চাপ পরিসীমা, তাপমাত্রা স্থিতিশীলতা, রাসায়নিক সামঞ্জস্যতা, দীর্ঘমেয়াদী স্থিতিশীলতা, নিরাপত্তা,খরচ-কার্যকারিতা, এবং সহজ ইন্টিগ্রেশন। এই সুবিধাগুলি তাদের অনেক শিল্প ও পরিবেশগত অ্যাপ্লিকেশনের জন্য পছন্দসই পছন্দ করে তোলে
প্রশ্ন: ওয়ারেন্টি সময়কাল কত?
আমাদের চাপ ট্রান্সমিটারগুলি ক্রয়ের তারিখ থেকে 2 বছরের স্ট্যান্ডার্ড ওয়ারেন্টি সময়ের সাথে আসে।আপনার ক্রয়ের প্রমাণ এবং সমস্যার বিস্তারিত বিবরণ সহ আমাদের গ্রাহক সহায়তা দলের সাথে যোগাযোগ করুনযদি প্রয়োজন হয়, আপনি কিভাবে পণ্যটি মূল্যায়নের জন্য ফেরত দেবেন সে সম্পর্কে নির্দেশনা পাবেন।
