উচ্চ তাপমাত্রা ফ্ল্যাঞ্জ শিল্প চাপ ট্রান্সমিটার সঙ্গে প্রদর্শন জন্য শিল্প প্রক্রিয়া নিয়ন্ত্রণ চাপ সেন্সর
পণ্যের বিবরণ
| মডেল নং: | BP93420-IIIF | পাওয়ার সাপ্লাই: | 12-32VDC （24VDC） |
|---|---|---|---|
| আউটপুট: | 4-20mA | চাপের ধরন: | গেজ চাপ, পরম, সিল |
| পরিসর: | ০-৩৫ কেপিএ-২০ এমপিএ | কাঠামোর ধরণ: | ফ্লাশ ডায়াফ্রাম সেন্সর ট্রান্সমিটার |
| পরিমাপ মাধ্যম: | উচ্চ তাপমাত্রা তরল বা বায়ু | নির্ভুলতা গ্রেড: | 0.5% |
| সমতল: | DN25 DN50 এবং তাই | কাস্টমাইজেশন: | হ্যাঁ |
| বিশেষভাবে তুলে ধরা |
ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল প্রেসার ট্রান্সমিটার,উচ্চ তাপমাত্রা ফ্ল্যাঞ্জ চাপ ট্রান্সমিটার,শিল্প প্রক্রিয়া নিয়ন্ত্রণ চাপ ট্রান্সমিটার |
||
পণ্য বিবরণ

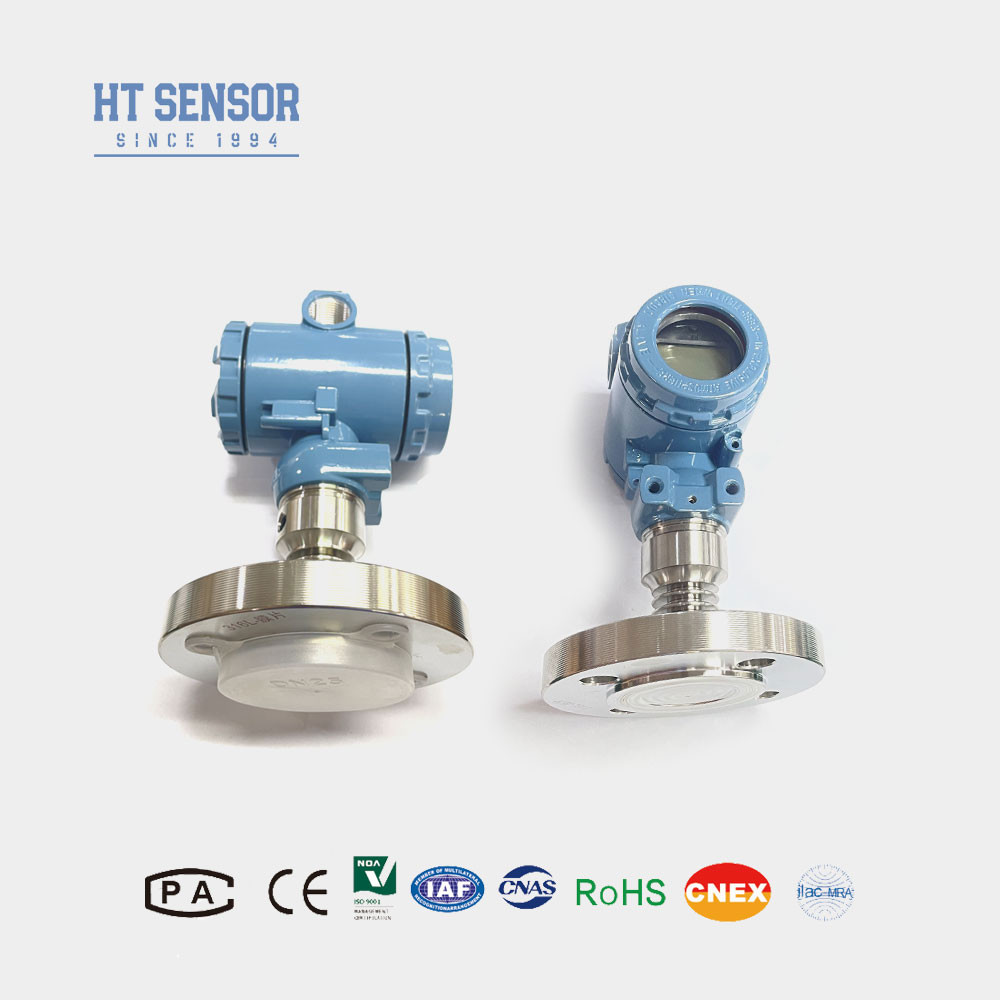

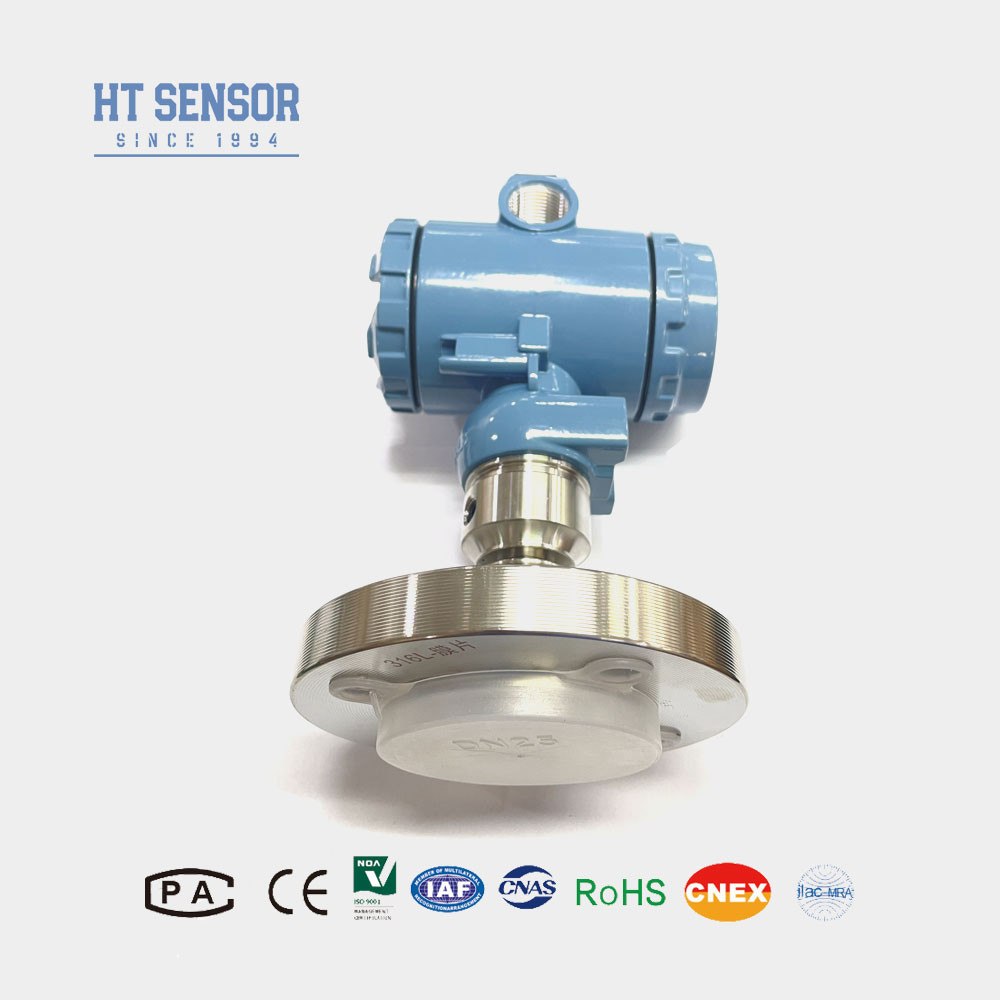

শিল্প প্রক্রিয়া নিয়ন্ত্রণের জন্য প্রদর্শন সহ উচ্চ তাপমাত্রার ফ্ল্যাঞ্জ শিল্প চাপ ট্রান্সমিটার
BP93420-IIIFপ্রেসার ট্রান্সমিটার
এর ভূমিকাইন্ডাস্ট্রিয়াল প্রেসার সেন্সর ট্রান্সমিটার:
BP93420-IIIF উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার সংকেত পরিমাপের উপাদান হিসাবে HT সিরিজের সিলিকন প্রতিরোধী ফিল্ম তেল-ভরা কোর ব্যবহার করে। এর প্রসেস কানেকশনে 316L আইসোলেশন ডায়াফ্রামের সরাসরি ঢালাই এবং মেলে ফ্ল্যাঞ্জের বৈশিষ্ট্য রয়েছে, যা সুনির্দিষ্ট চাপ পরিমাপ নিশ্চিত করে। কাস্টমাইজড হিট সিঙ্কটি উচ্চ-তাপমাত্রার পরিবেশে মানিয়ে নেওয়ার জন্য ডিজাইন করা হয়েছে। স্টেইনলেস স্টীল হাউজিং এর মধ্যে, সিগন্যাল প্রসেসিং সার্কিট সেন্সর সিগন্যালকে একটি স্ট্যান্ডার্ড আউটপুট সিগন্যালে (4-20mA) রূপান্তর করে।
| এর কর্মক্ষমতা পরামিতিইন্ডাস্ট্রিয়াল প্রেসার সেন্সর ট্রান্সমিটার | |
| পরিমাপ পরিসীমা | -100kPa…0kPa ～ 35kPa…20MPa |
| চাপের ধরন | গেজ চাপ, পরম চাপ, সিল চাপ |
| ওভারলোড | ≤ রেট করা পরিসরের 1.5 গুণ |
| নির্ভুলতা @ 25℃ | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্যতা এবং হিস্টেরেসিস | 0.02% FS (টাইপ।) 0.05% FS (সর্বোচ্চ) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1%FS/বছর (প্রকার) ±0.2%FS/বছর (সর্বোচ্চ) |
| জিরো পয়েন্ট তাপমাত্রা প্রবাহ | ±0.02%FS/℃(≤100KPa) ±0.01%FS/℃(＞100KPa) |
| সম্পূর্ণ স্কেল তাপমাত্রা প্রবাহ | ±0.02%FS/℃(≤100KPa) ±0.01%FS/℃(＞100KPa) |
| ফ্রিকোয়েন্সি রেসপন্স | 2.4Khz |
| ক্ষতিপূরণের তাপমাত্রা | 0-70℃(≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -20℃~80℃ |
| স্টোরেজ তাপমাত্রা | -40℃~120℃ |
| কম্পন | 10g,55Hz ～ 2kHz |
| হাউজিং উপাদান | 304,316L |
| ডায়াফ্রাম উপাদান | 316L |
| অন্তরণ প্রতিরোধের | 100MΩ 100VDC |
| সুরক্ষা রেটিং | IP65 |
| ও-রিং সীল | ফ্লুরো রাবার |
| ওজন | ~4 কেজি |
পণ্য বৈশিষ্ট্যইন্ডাস্ট্রিয়াল প্রেসার সেন্সর ট্রান্সমিটার:
- 1. কাস্টম ব্যাপক পরিমাপ পরিসীমা, চাপ ইন্টারফেস বিকল্প বিভিন্ন
2. আউটপুট সংকেত অপশন বিভিন্ন
3. বোতাম সামঞ্জস্যযোগ্য শূন্য এবং সম্পূর্ণ স্কেল
4. উচ্চ নির্ভুলতা, একাধিক অ্যাসেপটিক প্রক্রিয়া সংযোগ
এর অ্যাপ্লিকেশনইন্ডাস্ট্রিয়াল প্রেসার সেন্সর ট্রান্সমিটার:
- 316L অ-ক্ষয়কারী গ্যাস এবং তরল পরিমাপের জন্য উপযুক্ত।
- চিকিৎসা, বায়োফার্মাসিউটিক্যাল, খাদ্য স্বাস্থ্যবিধি এবং অন্যান্য শিল্পে অ্যাসেপটিক প্রক্রিয়াকরণের জন্য ব্যবহৃত হয়।
- এটি কাগজ এবং রাসায়নিক শিল্পের পাশাপাশি নিকাশী স্তর এবং পানীয়গুলিতে ব্যবহৃত হয়।
| আউটপুট সংকেত oচইন্ডাস্ট্রিয়াল প্রেসার সেন্সর ট্রান্সমিটার | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| 4~20mA | 12~30VDC | 2/3/4 তার |
| 0~10/20mA | 3 তার |
|
| 0/1~5V | ||
| 0/1~10V |
| অর্ডার টিপস oচইন্ডাস্ট্রিয়াল প্রেসার ট্রান্সমিটার |
- 1. সামঞ্জস্য যাচাই: পণ্যটি নির্বাচন করার সময়, অনুগ্রহ করে নিশ্চিত করুন যে পরীক্ষিত মাধ্যমটি পণ্যের যোগাযোগের অংশের সাথে সামঞ্জস্যপূর্ণ।
- 2.ডায়াফ্রাম একটি গুরুত্বপূর্ণ উপাদান, ডায়াফ্রামের বিকৃতির ক্ষতি করবেন না।
- 3. বাজ সুরক্ষা: পণ্যটির নির্ভরযোগ্য অপারেশন নিশ্চিত করতে, আপনাকে অনসাইটে বজ্র সুরক্ষা ডিভাইসগুলি ইনস্টল করার এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয়েছে তা নিশ্চিত করার পরামর্শ দেওয়া হচ্ছে।
- 4. তারের বিকল্প: ডিফল্ট তারের দৈর্ঘ্য শূন্য এবং বেছে নেওয়ার জন্য তিনটি তারের উপকরণ রয়েছে। তারের উপাদান পলিথিন হতে পারে যদি না অন্যথায় নির্দেশিত হয়। যদি একটি ভিন্ন তারের উপাদান প্রয়োজন হয়, অনুগ্রহ করে এটি অর্ডার ফর্মে উল্লেখ করুন।
- 5. বিশেষ প্রয়োজনীয়তা: শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব বল, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা আরএফ হস্তক্ষেপ এবং অন্যান্য বিশেষ প্রয়োজনীয়তার ক্ষেত্রে, অনুগ্রহ করে জানান এবং আদেশে নির্দেশ করুন।
| আদেশ নির্দেশিকাইন্ডাস্ট্রিয়াল প্রেসার সেন্সর ট্রান্সমিটার | ||||||||
| BP93420XX | প্রেসার ট্রান্সমিটার | |||||||
| কোড | রূপরেখা নির্মাণ | |||||||
| আইবি | সাধারণ চাপ ট্রান্সমিটার | IX | ডিসপ্লে প্রেসার ট্রান্সমিটার | |||||
| IE | শক-প্রতিরোধী এভিয়েশন প্রেসার ট্রান্সমিটার | IIC/III | ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে প্রেসার ট্রান্সমিটার | |||||
| IF | আর্দ্রতা-প্রমাণ চাপ ট্রান্সমিটার | IIE/IIIE | সাধারণ/ডিসপ্লে প্রেসার ট্রান্সমিটার | |||||
| IN | এয়ার কন্ডিশনার ডেডিকেটেড প্রেসার ট্রান্সমিটার | |||||||
| আইসি | উচ্চ-তাপমাত্রা চাপ ট্রান্সমিটার | |||||||
| আইকিউ/আইকিউটি | বড় ডায়াফ্রাম / উচ্চ-তাপমাত্রা চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa বা MPa | X: প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| D1 | 24ভিডিসি | |||||||
| D2 | 5ভিডিসি | |||||||
| D3 | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5ভিডিসি | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | M20×1.5 | |||||||
| J2 | জি 1/2 | |||||||
| J3 | জি 1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | অন্যান্য | |||||||
| কোড | বৈদ্যুতিক সংযোগ | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 প্লাগ | |||||||
| B3 | সিল করা তারের আউটপুট | |||||||
| B4 | 2088 ইন্ডাস্ট্রিয়াল কেসিং | |||||||
| B5 | 2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং | |||||||
| B6 | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| জি | গেজ চাপ | |||||||
| ক | পরম চাপ | |||||||
| এস | সিল রেফারেন্স চাপ | |||||||
