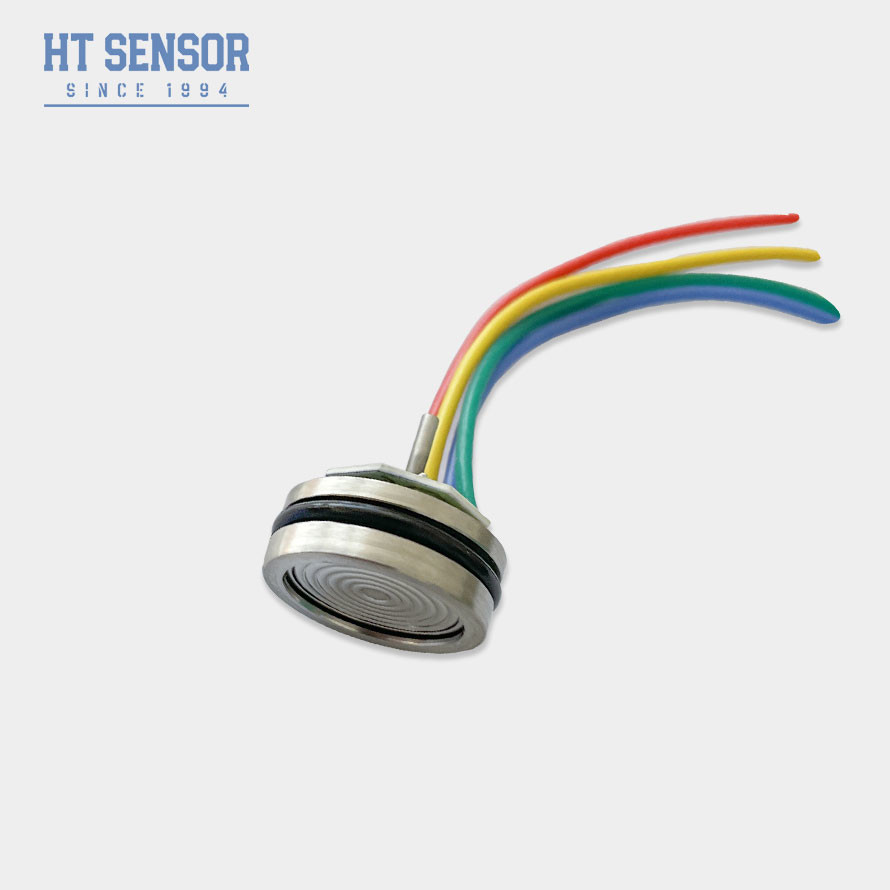

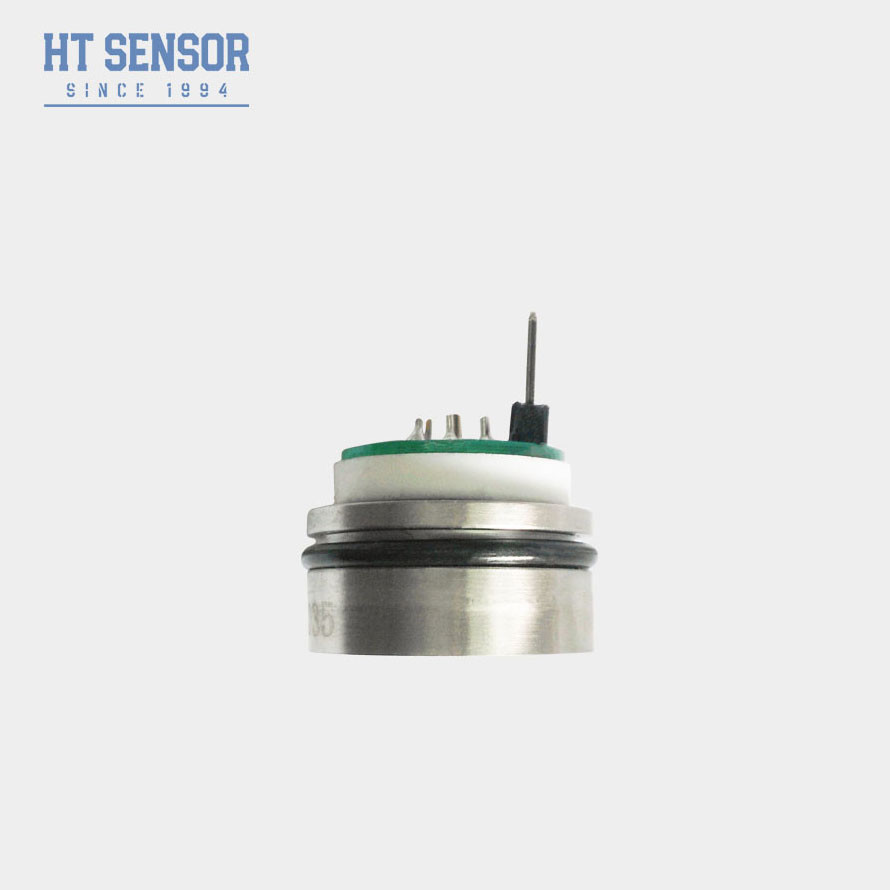

HT26V 10V পিজোরেসিস্টিব সিলিকন চাপ সেন্সর ডায়াফ্রাগম সেন্সর কোর OEM
Product Details
| মডেল নং: | HT26V | আউটপুট সংকেত প্রকার: | অ্যানালগ ১০ এমভি/ভোল্ট |
|---|---|---|---|
| শক্তি: | 5-10 ভিডিসি | উপাদান: | স্টেইনলেস স্টীল |
| পরিমাপ মাধ্যম: | গ্যাস এবং তরল | ডায়া: | 19 মিমি |
| উচ্চ: | ই এম | পরিবহন প্যাকেজ: | শক্ত কাগজ |
| টাইপ: | সিলিকন চাপ সেন্সর | কাস্টমাইজেশন: | ওএম এবং ওডিএম উপলব্ধ |
| বিশেষভাবে তুলে ধরা |
ডায়াফ্রাগম পিজোরেসিসিটিভ সিলিকন চাপ সেন্সর,OEM পিজোরেসিস্টিব সিলিকন চাপ সেন্সর,ডায়াফ্রাম সেন্সর OEM |
||
Product Description
HT26V 10V পিজোরেসিস্টিব সিলিকন চাপ সেন্সর ডায়াফ্রাগম সেন্সর OEM
HT26V সিলিকন পিজোরিসিটিভ চাপ সেন্সর
সিলিকন চাপ সেন্সর প্রবর্তনঃ
এইচটি 26 ভি সিলিকন চাপ সেন্সর একটি ধরণের পাইজোরিসিটিভ টাইপ, এর মূলটি অত্যন্ত স্থিতিশীল সিলিকন স্ফটিক উপাদানগুলির বিস্তার।পরিমাপ মাধ্যমের চাপের পার্থক্যটি একটি 316L বিচ্ছিন্নতা ডায়াফ্রামে এবং সিলিকন তেলের মাধ্যমে সিলিকন ডায়াফ্রামে স্থানান্তরিত হয়কাস্টম কাঠামো 19mm এর একটি প্রচলিত ব্যাসার্ধ থেকে তৈরি করা হয় এবং অত্যন্ত কাস্টমাইজড হয়, 7mm.5-10V ধ্রুবক ভোল্টেজ পাওয়ার সাপ্লাই, নিয়মিত আউটপুট হিসাবে নিম্ন হিসাবে উপলব্ধ স্টেইনলেস স্টীল অংশ সঙ্গে।HT26V চাপ সেন্সর ও-রিং দিয়ে সজ্জিত, চাপ সীল জন্য ব্যবহৃত, সুবিধাজনক ইনস্টলেশন।
- ধ্রুবক ভোল্টেজ পাওয়ার সাপ্লাই এবং আউটপুট স্ট্যান্ডার্ড সিগন্যাল।
- উচ্চ নির্ভরযোগ্যতা, ভাল স্থিতিশীলতা।
- উচ্চতা 7 মিমি, এবং বিভিন্ন কাঠামো কাস্টমাইজ করা যেতে পারে।
- পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ শক্তি, জলবিদ্যুৎ এবং অন্যান্য শিল্প প্রক্রিয়া সাইটের জন্য উপযুক্ত।
- জাহাজ ও বিমান শিল্পে ব্যবহৃত হয়।
- হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমের জন্য উপযুক্ত।
- প্রসেস কন্ট্রোল অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়।
- পাওয়ার সাপ্লাইঃ ≤10VDC
- সাধারণ মোড আউটপুট ভোল্টেজঃ ইনপুট এর 50% (সাধারণ)
- ইনপুট প্রতিবন্ধকতাঃ4KΩ~20KΩ
- আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগঃ ১০০ মিমি উচ্চ তাপমাত্রার তার,রিটন ক্যাবল এবং পিন সংযোগকারী।
| পারফরম্যান্স প্যারামিটারসিলিকন চাপ সেন্সর: | |||||
| পরিমাপ পরিসীমা | গজ ((জি) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| সিল করা ((S) | 3500KPaS,7MPaS,10MPaS | ||||
| প্রকার | ম্যাক্স | ইউনিট | |||
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | ||
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি | ||
| পূর্ণ স্কেল আউটপুট | ≤20 কেপিএ | ৫০±১ | ৫০±২ | এমভি | |
| ≥35kPa | ১০০±১ | ১০০±২ | এমভি | ||
| শূন্য অফসেট টেম্প। ড্রিফট | ≤20 কেপিএ | ± 1 | ±২।5 | %F.S | |
| ≥35kPa | ±0.8 | ± ১।5 | %F.S | ||
| পূর্ণ স্কেল তাপমাত্রা | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.8 | ± ১।5 | %F.S | ||
| টেম্পারেশন। | ≤20 কেপিএ | ০-৫০ | oC | ||
| ≥35kPa | ০-৭০ | oC | |||
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | |||
| সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | |||
| অনুমোদিত ওভারলোড | 3 গুণ পূর্ণ স্কেল | ||||
| ফাটল চাপ | পূর্ণ স্কেল 5X | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | |||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | ||||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | ||||
| প্রতিক্রিয়া সময় | ≤1ms | ||||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | ||||
| ভরাট মাধ্যম | সিলিকন তেল | ||||
| ওজন | ~২৫ গ্রাম | ||||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ ধ্রুবক ভোল্টেজ 10V এবং পরিবেষ্টিত তাপমাত্রা 25oC | |||||

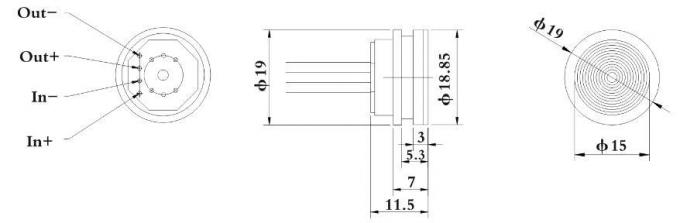

| কাঠামোর রূপরেখা | |
| চাপ টিউব <৩.৫ এমপিএএস |
|
| স্বাভাবিক ≥3.5MPaS <৪০ এমপিএএস |
|

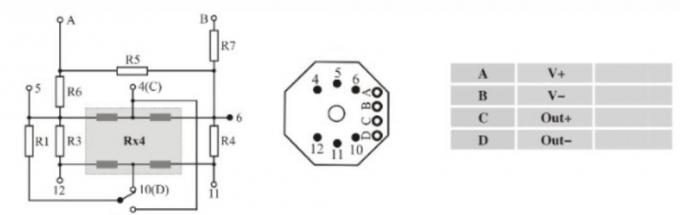

| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ |
|
| নির্বাচনের উদাহরণ |
| অর্ডার করার পরামর্শ |
| FQA |
.
.
| কোম্পানি |
