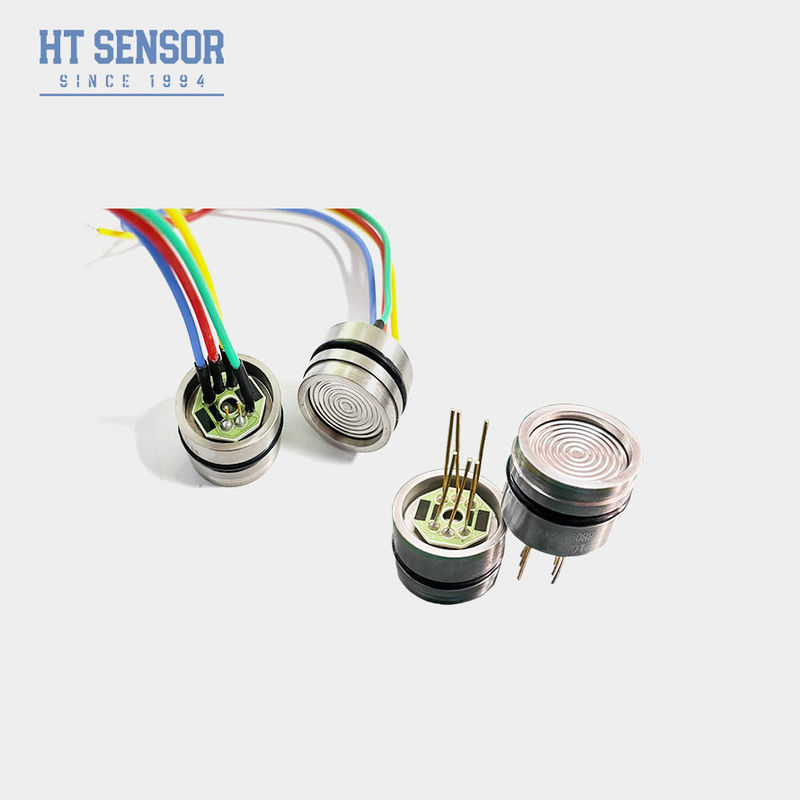

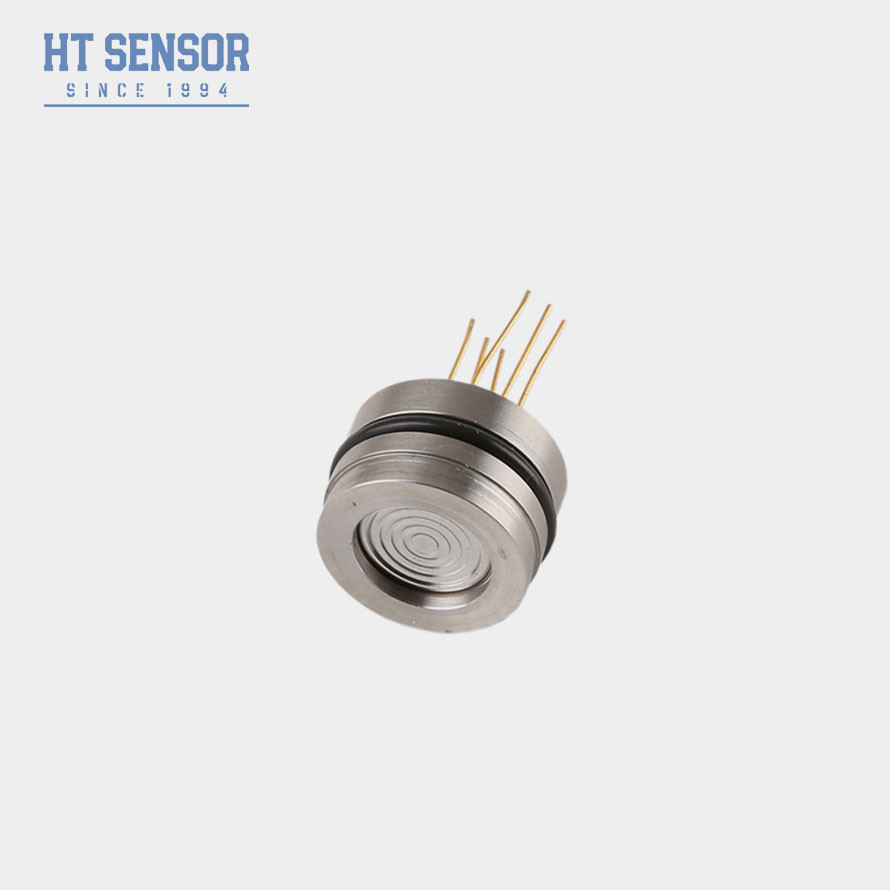

HT19 ডিফিউশন সিলিকন ডায়াফ্রাম চাপ সেন্সর কোর 316L স্টেইনলেস স্টীল স্তর সেন্সর
পণ্যের বিবরণ
| উপাদান: | 316L স্টেইনলেস স্টিল | মিন রেঞ্জ: | 10 কেপিএ |
|---|---|---|---|
| সর্বোচ্চ পরিসীমা: | 60MPa | সরবরাহ: | 2mA এর কম (সাধারণ মান 0.4-1.5mA) |
| আউটপুট: | এমভি সিগন্যাল (০-৮০ এমভি) | নির্বাচনযোগ্য: | চার রঙের সিলিকন তার |
| মডেল: | HT19 | উচ্চ: | 12 মিমি /15 মিমি |
| বিশেষভাবে তুলে ধরা |
ডিফিউশন সিলিকন ডায়াফ্রাম চাপ সেন্সর,316L HT19 চাপ সেন্সর,316L স্টেইনলেস স্টীল লেভেল সেন্সর |
||
পণ্য বিবরণ
HT19 ডিফিউশন সিলিকন ডায়াফ্রাম প্রেসার সেন্সর 316L স্টেইনলেস স্টিল লেভেল সেন্সর
HT19 পাইজোরেসিস্টটিভসিলিকনপ্রেসার সেন্সর
15 মিমি সিলিকন প্রেসার সেন্সরের পরিচিতি:
HT19 পাইজোরেসিস্টটিভ সিলিকন প্রেসার সেন্সর। এর প্রধান উপাদানগুলি হল উচ্চ স্থিতিশীলতা সম্পন্ন সিলিকন সংবেদী উপাদান। সংবেদী প্যাকেজটি 316L স্টেইনলেস স্টিল ডায়াফ্রাম থেকে সংবেদী উপাদানে চাপ স্থানান্তর করতে সিলিকন তেল ব্যবহার করে। ডিফিউজড সিলিকনের পাইজোরেসিস্টটিভ প্রভাব বায়ু-তরল চাপ পরিমাপ করতে ব্যবহৃত হত। এটি চাপ পরিমাপের জন্য সবচেয়ে বেশি ব্যবহৃত সিলিকন সেন্সর এবং অন্যান্য প্রকারের তুলনায় দামও সস্তা।
পণ্যের বৈশিষ্ট্যসরবরাহ: 1.5mADC ইনপুট প্রতিবন্ধকতা: 3KΩ~6KΩ
- সিলিকন পাইজোরেসিস্টটিভ টাইপ সেন্সর।
- ফুল316LSS, সমস্ত টাইটানিয়াম বা হ্যাস্টেলয় মেমব্রেন।
- ও-রিং সিল।
- উচ্চ নির্ভুলতা এবং ভাল স্থিতিশীলতা।
- অ্যাপ্লিকেশন
15 মিমি সিলিকন প্রেসার সেন্সরের:316L স্টেইনলেস স্টিলের সাথে সামঞ্জস্যপূর্ণ গ্যাস এবং তরলের চাপ পরিমাপ করুন।
- তেল তুরপুন।
- শহরে জল সরবরাহ এবং তাপ সরবরাহ রয়েছে।
- প্রসেস কন্ট্রোল সিস্টেম।
- বিমান চলাচল এবং মেরিন পরিদর্শন।
- হাইড্রোলিক।
- বৈদ্যুতিক কর্মক্ষমতা
15 মিমি সিলিকন প্রেসার সেন্সরের:সরবরাহ: 1.5mADC ইনপুট প্রতিবন্ধকতা: 3KΩ~6KΩ
- আউটপুট প্রতিবন্ধকতা: 2.5KΩ~6KΩ
- নিরোধক প্রতিরোধ ক্ষমতা: ≥100MΩ/50VDC
- নিরোধক ভোল্টেজ: হাউজিং এবং বৈদ্যুতিক সংযোগের মধ্যে 500VAC ক্ষতি করবে না
- মাধ্যম সামঞ্জস্যপূর্ণ: তরল, গ্যাস 316L স্টেইনলেস স্টিলের সাথে সামঞ্জস্যপূর্ণ
- সিলিকন প্রেসার সেন্সরের কর্মক্ষমতা স্পেসিফিকেশন:
- পরামিতি
পরিসীমা: 0~10KPa, 20KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa, 3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
| সাধারণ |
সর্বোচ্চ। |
|||
| ইউনিট | চাপ অ-রৈখিকতা | ±0.15 | ||
| ±0.3 |
%F.S |
চাপ পুনরাবৃত্তিযোগ্যতা এবং হিস্টেরেসিস | 3X রেটেড পরিসীমা বা 120MPa, যেটি কম | |
| 0.05 | %F.S | শূন্য আউটপুট | 3X রেটেড পরিসীমা বা 120MPa, যেটি কম | |
| 0±2 | mV | স্প্যান আউটপুট | ≤20KPa | |
| 50±10 | ±2 | mV | ≥35 KPa | ≤20KPa |
| ±1 | mV | তাপমাত্রা ত্রুটি-শূন্য | ≤20KPa | |
| ±1 | ±2 | প্রুফ প্রেসার | ≥35 KPa | 3X রেটেড পরিসীমা বা 120MPa, যেটি কম |
| ±1 | %F.S | প্রুফ প্রেসার | 3X রেটেড পরিসীমা বা 120MPa, যেটি কম | |
| ±1 | ±2 | প্রুফ প্রেসার | ≥35 KPa | 3X রেটেড পরিসীমা বা 120MPa, যেটি কম |
| ±1 | %F.S | প্রুফ প্রেসার | 3X রেটেড পরিসীমা বা 120MPa, যেটি কম | |
| ------- | অপারেটিং তাপমাত্রা পরিসীমা | -20~80 | ||
| ℃ | কম্পেনসেটেড তাপমাত্রা পরিসীমা | মাত্রা | ||
| ℃ | সংরক্ষণ তাপমাত্রা পরিসীমা | মাত্রা | ||
| ℃ | দ্রষ্টব্য: উপরের প্যারামিটার শর্তের অধীনে: সরবরাহ: 1.5mA তাপমাত্রা: 25℃ | মাত্রা | ||
অর্ডার করার টিপস
1. অ্যাসেম্বলিতে, প্রয়োজনীয় বায়ু নিবিড়তা অর্জনের জন্য কোর আকার এবং ট্রান্সমিটার হাউজিংয়ের সমন্বয়ের দিকে মনোযোগ দেওয়া উচিত।
| 2. শেল একত্রিত করার সময়, নিশ্চিত করুন যে এটি উল্লম্বভাবে সারিবদ্ধ এবং সমানভাবে চাপ প্রয়োগ করুন যাতে আটকে যাওয়া বা ক্ষতিগ্রস্থ হওয়া রোধ করা যায়। |
3. যদি পরীক্ষার অধীনে থাকা মাধ্যমটি কোর ডায়াফ্রাম এবং হাউজিং উপাদানের (316L) সাথে সামঞ্জস্যপূর্ণ না হয়, তাহলে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী প্রদান করা উচিত।
4. ডায়াফ্রামের বিকৃতি বা পাংচার এবং কোরের ক্ষতি এড়াতে আপনার হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রামে চাপ দেওয়া এড়িয়ে চলুন।
5. গেজ প্রেসার কোরের নেতিবাচক চাপ চেম্বারে জল, জলীয় বাষ্প বা ক্ষয়কারী মাধ্যম প্রবেশ করা থেকে আটকাতে গেজ প্রেসার কোরের চাপ পোর্ট বায়ুমণ্ডলের সাথে খোলা রাখুন।
6. পিনে কোনো পরিবর্তন হলে, অনুগ্রহ করে প্রকৃত শিপিং লেবেলটি দেখুন।
