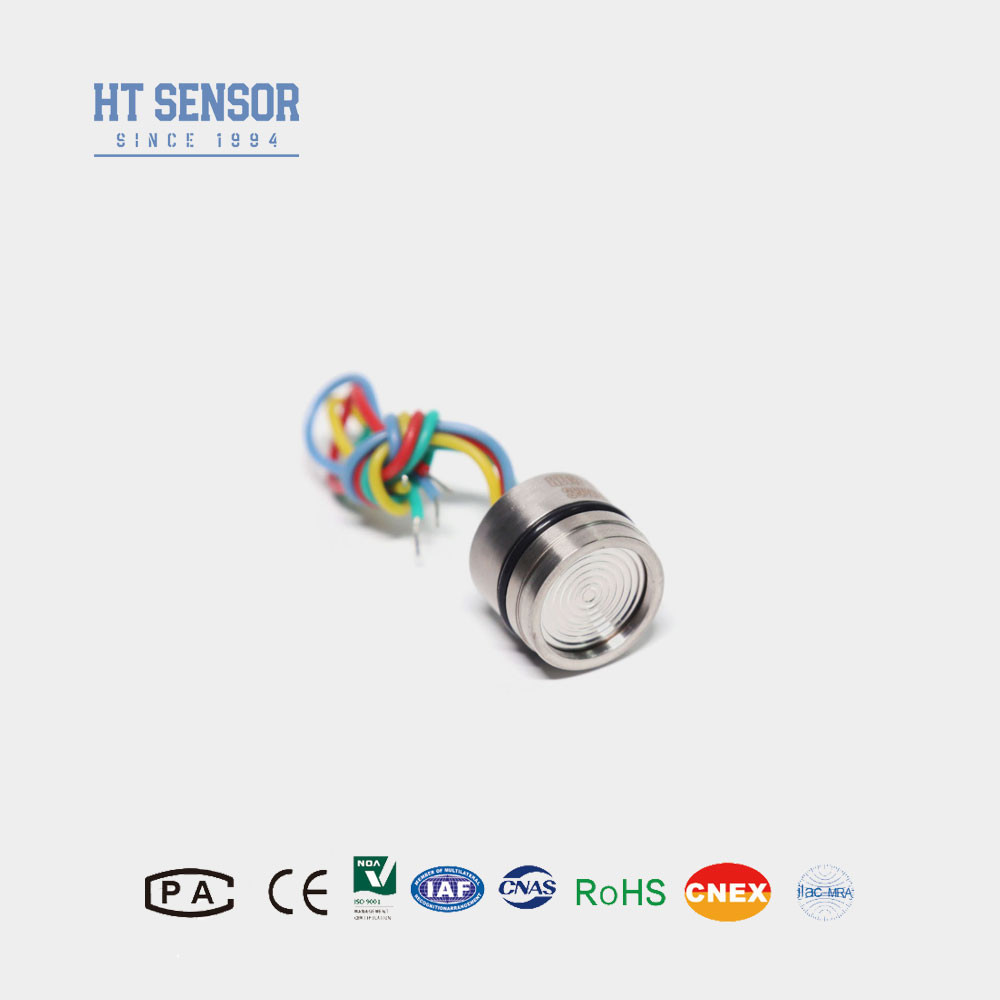

HT19F ডায়াফ্রাগম সিলিকন চাপ সেন্সর সেল পিজোরেসিস্টিব সেন্সর স্টেইনলেস স্টীল
পণ্যের বিবরণ
| উপাদান: | 316L | মিন রেঞ্জ: | 10 কেপিএ |
|---|---|---|---|
| সর্বোচ্চ পরিসীমা: | 60MPa | সরবরাহ: | 1.5mA |

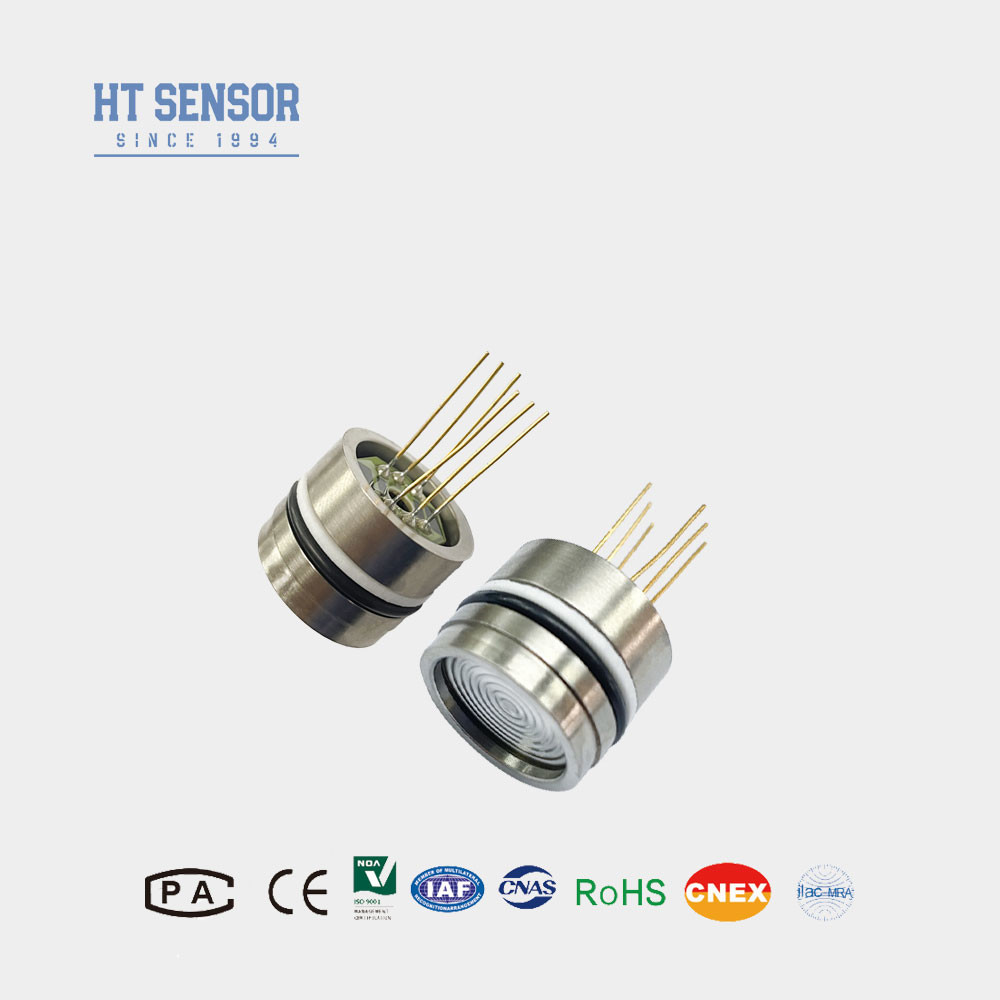

| আউটপুট: | ১০০ এমভি + ৩০ এমভি | নির্বাচনযোগ্য: | চার রঙের সিলিকন তার বা গোল্ডেন পিন |
| মডেল: | HT19 | উচ্চ: | 12 মিমি |
| তেল: | ডিফিউশন সিলিকন | থ্রেড: | না |
| বিশেষভাবে তুলে ধরা |
পিজোরেসিস্টিব ডায়াফ্রাগম সিলিকন চাপ সেন্সর,স্টেইনলেস স্টীল ডায়াফ্রাম সিলিকন চাপ সেন্সর,সেল পাইজোরেসিটিভ সেন্সর |
||
পণ্য বিবরণ
HT19F পিয়াফ্রাগম সিলিকন চাপ সেন্সর সেল পিজোরেসিটিভ সেন্সর উৎপাদন
HT19F সিলিকন চাপসেন্সর
সিলিকন চাপ সেন্সর প্রবর্তনঃ
HT19F পাইজোরেসিস্টিব সিলিকন চাপ সেন্সর, প্রধান উপাদান একটি উচ্চ স্থিতিশীলতা বিচ্ছিন্ন সিলিকন সেন্সর উপাদান।316 লিটার স্টেইনলেস স্টিলের ডায়াফ্রাগম থেকে সেন্সিং এলিমেন্টের মধ্যে সিলিকন তেলের চাপ ব্যবহার করে সেন্সর ইনক্যাপসুলেশন. আন্তর্জাতিক উন্নত উচ্চ স্থিতিশীলতা, উচ্চ নির্ভুলতা সিলিকন চাপ চিপ ব্যবহার করে পিজোরেসিটিভ চাপ সেন্সর, sintered বেস, এসএমটি, সোনার তারের বন্ধন,ডায়াফ্রাগম ওয়েল্ডিং, উচ্চ ভ্যাকুয়াম লেপ, চাপ চক্র স্ট্রেস নির্মূল, উচ্চ তাপমাত্রা পক্বতা, তাপমাত্রা ক্ষতিপূরণ এবং অন্যান্য প্রক্রিয়া।উৎপাদন অভিজ্ঞতা এবং প্রযুক্তিগত উদ্ভাবন, পণ্যগুলির দুর্দান্ত স্থিতিশীলতা এবং কর্মক্ষমতা রয়েছে, যা ব্যবহারকারীদের দ্বারা ব্যাপকভাবে স্বীকৃত।
পণ্যের বৈশিষ্ট্যসিলিকন চাপ সেন্সর:
- বিস্তৃত পরিমাপ পরিসীমাঃ0~10KPa~100Mpa
- পিজোরিসিটিভ সিলিকন সেন্সর এলিমেন্ট
- ফুল ৩১৬ এলএসএস,ফুল টাইটানিয়াম অথবা হ্যাস্টেলয় ডায়াফ্রাগম
- ও-রিং মাউন্ট
- উচ্চ নির্ভুলতা এবং স্থিতিশীলতা।
অ্যাপ্লিকেশন সিলিকন চাপ সেন্সর:
- গ্যাস এবং তরল পরিমাপ চাপ
- পেট্রোলিয়াম শোষণ
- পানি সরবরাহ, শহরের গরম সরবরাহ
- প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থা
- এভিয়েশন এবং নেভিগেশন পরিদর্শন
- হাইড্রোলিক চাপ
সিলিকন চাপ সেন্সরের বৈদ্যুতিক তথ্য
সরবরাহঃ1.5mADC
ইনপুট ইম্পেড্যান্স:3KΩ~6KΩ
আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ
আইসোলেশন প্রতিরোধেরঃ ≥100MΩ/50VDC
বিচ্ছিন্নতা ভোল্টেজঃ হাউজিং এবং বৈদ্যুতিক সংযোগের মধ্যে 500VAC ক্ষতির কারণ হবে না
মাঝারি সামঞ্জস্যপূর্ণঃ 316L স্টেইনলেস স্টিলের সাথে সামঞ্জস্যপূর্ণ তরল, গ্যাস
সিলিকন চাপ সেন্সরের পারফরম্যান্স স্পেসিফিকেশন
| পারফরম্যান্স প্যারামিটারঃ | |||||
| পরিমাপ পরিসীমা | গজ ((জি) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| সিল করা ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| প্রকার | ম্যাক্স | ইউনিট | |||
| রৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | ||
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি | ||
| পূর্ণ স্কেল আউটপুট | ≤20 কেপিএ | ৫০±১০ | ৫০±৩০ | এমভি | |
| ≥35kPa | ১০০±১০ | ১০০±৩০ | এমভি | ||
| শূন্য অফসেট টেম্প। ড্রিফট | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| পূর্ণ স্কেল তাপমাত্রা | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| টেম্পারেশন। | ≤20 কেপিএ | ০৫০ | °C | ||
| ≥35kPa | ০৭০ | °C | |||
| অপারেটিং তাপমাত্রা | - ২০ ¢ ৮০ | °C | |||
| সংরক্ষণ তাপমাত্রা | -40 ¢125 | °C | |||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 120MPa এর 3 গুণের মধ্যে ছোট মান নিন | ||||
| ফাটল চাপ | পূর্ণ স্কেল 5X | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | |||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | ||||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | ||||
| প্রতিক্রিয়া সময় | ≤1ms | ||||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | ||||
| ভরাট মাধ্যম | সিলিকন তেল | ||||
| ওজন | ২৮ গ্রাম | ||||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ 1.5mA এর ধ্রুবক বর্তমান এবং 25 °C এর পরিবেষ্টিত তাপমাত্রা | |||||
মাত্রা
দ্রষ্টব্যঃ
1. সমাবেশের সময়, প্রয়োজনীয় বায়ু tightness অর্জন করার জন্য কোর আকার এবং ট্রান্সমিটার হাউজিং সমন্বয় মনোযোগ দিতে।
2. হাউজিং সমাবেশ প্রক্রিয়া চলাকালীন, নিশ্চিত করুন যে এটি উল্লম্বভাবে সারিবদ্ধ এবং জ্যামিং বা ক্ষতিপূরণ প্লেট এড়াতে এমনকি চাপ প্রয়োগ করুন।
3যদি পরীক্ষার মাধ্যমটি কোর ডায়াফ্রাগম এবং হাউজিং উপাদান (316L) এর সাথে অসঙ্গতিপূর্ণ হয়, তবে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী সরবরাহ করা উচিত।
4. হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন যাতে ডায়াফ্রাগমের বিকৃতি বা ছিদ্র এবং কোর ক্ষতি না হয়।
5. গেইজ কোর এর নেগেটিভ প্রেসার চেম্বারে পানি, জলীয় বাষ্প বা ক্ষয়কারী মাধ্যম প্রবেশ করতে বাধা দেওয়ার জন্য গেইজ কোর এর চাপ বন্দরটি বায়ুমণ্ডলে খোলা রাখুন।
6. পিনের কোন পরিবর্তন থাকলে, দয়া করে প্রকৃত পণ্যের লেবেলটি দেখুন।
