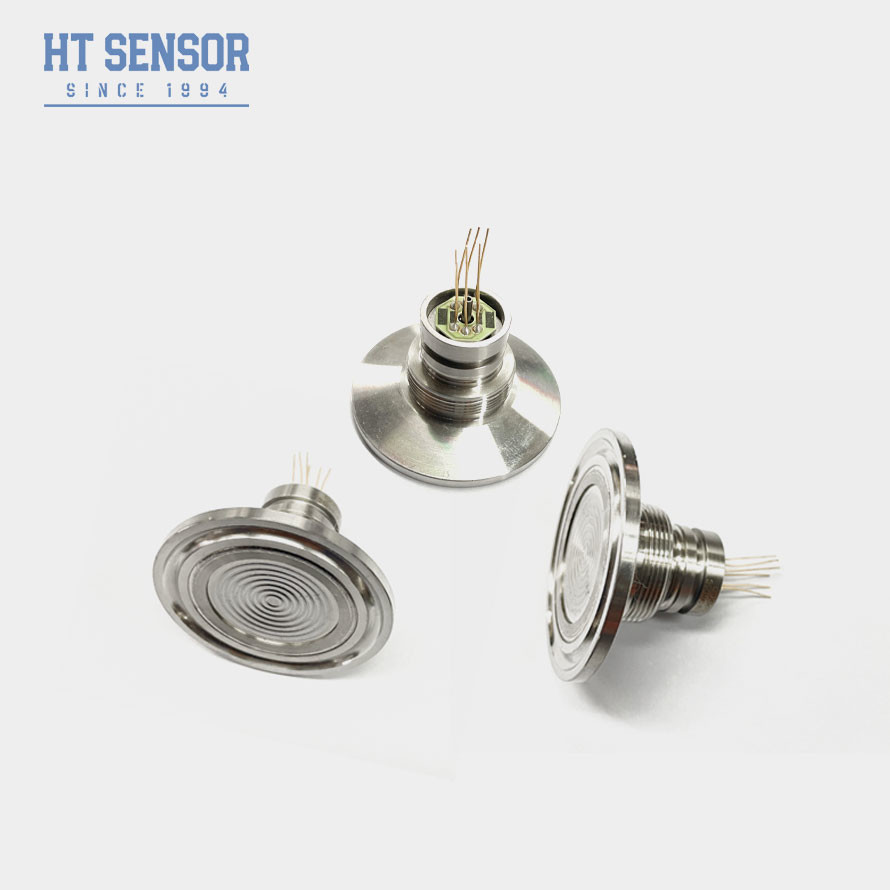

এইচটি-আইকিউ ফ্লাশ মাউন্টেড সেন্সর ক্ল্যাম্প টাইট সিলড ডায়াফ্রাম চাপ ট্রান্সডুসার সিলিকন চাপ সেন্সর
Product Details
| মডেল নং: | এইচটি-আইকিউ | পরিসর: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| তারের ধরন: | গোল্ডেন কোভার পিন বা ৪ টি তার | পরিমাপ মাধ্যম: | এয়ার এবং তরল জল এবং তেল |
| ডায়া: | 50.4 মিমি | আউটপুট: | অ্যানালগ ১০০ এমভি + ৩০ এমভি |
| শক্তি: | 1.5mA | টাইপ: | ফ্লাশ ডিফিউজড সিলিকন চাপ সেন্সর |
| উপাদান: | 316L স্টেইনলেস স্টিল | থ্রেড: | 50.4 মিমি |
| বিশেষভাবে তুলে ধরা |
ক্ল্যাম্প টাইট ফ্লাশ মাউন্ট সেন্সর,ক্ল্যাম্প টাইট সিলড ডায়াফ্রাম চাপ ট্রান্সডুসার,সিলড ডায়াফ্রাগম ফ্লাশ মাউন্ট সেন্সর |
||
Product Description
এইচটি-আইকিউ ফ্লাশ মাউন্ট সেন্সর ক্ল্যাম্প ক্ল্যাম্প টাইট সিলড ডায়াফ্রাগম চাপ ট্রান্সডুসার
এইচটি-আইকিউ পিজোরেসিস্টিবসিলিকনচাপ সেন্সর
ফ্লাশ সিলিকন চাপ সেন্সর প্রবর্তনঃ
এইচটি - আইকিউ চাপ সেন্সর হ'ল এক ধরণের ফ্লাশিং ডিফুশন সিলিকন ডায়াফ্রাগম চাপ সেন্সর। ক্ল্যাম্প চাপ সেন্সরটি নিষ্পত্তিযোগ্য সিলিকন তেল পূরণ প্রযুক্তি ব্যবহার করে।সিলিকন তেল দ্বারা চাপ অনুভূতি ডায়াফ্রাগম চিপ পাস করা হয়কার্ডটি স্কেলিং, অস্বাস্থ্যকর এবং আঠালো প্রতিরোধ করার জন্য শক্তভাবে সিল করা হয়। খাদ্য, ঔষধ,ওয়াইন এবং অন্যান্য স্বাস্থ্য শিল্প, সাধারণত পরিমাপ মিডিয়া জন্য উপযুক্ত দূষিত হতে পারে occasions.Flat diaphragm clamping structure, easy installation and disassembly, easy cleaning.
পণ্যের বৈশিষ্ট্যফ্লাশ সিলিকন চাপ সেন্সর:
- উন্নত প্রযুক্তি এবং 316L স্টেইনলেস স্টীল কেস প্যাকেজিং।
- ঘন ফিল্ম সার্কিট দ্বারা তাপমাত্রা ক্ষতিপূরণ এবং শূন্য সংশোধন।
- দুর্দান্ত নির্ভরযোগ্যতা, পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীলতা।
- সহজ পরিষ্কারের জন্য ডায়াফ্রাগম কাঠামো ধুয়ে ফেলুন।
- পাওয়ার সাপ্লাইঃ ≤2mA DC (সাধারণ 1.5mA DC)
- ইনপুট প্রতিবন্ধকতাঃ 2.5KΩ~6KΩ
- আউটপুট প্রতিবন্ধকতাঃ 2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগঃ স্বর্ণায়িত কোভার পিন বা 100 মিমি উচ্চ তাপমাত্রা তারের।
| পারফরম্যান্স প্যারামিটারফ্লাশ ডিফিউজড সিলিকন চাপ সেন্সর: | |||||
| পরিমাপ পরিসীমা | গজ ((জি) | ৩৫ কেপিএ, ১০০ কেপিএ, ২০০ কেপিএ, ৩৫০ কেপিএ, ১০০০ কেপিএ, ২০০০ কেপিএ | |||
| নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| সিল করা ((S) | 3500 কেপিএএস | ||||
| প্রকার | ম্যাক্স | ইউনিট | |||
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | ||
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি | ||
| পূর্ণ স্কেল আউটপুট | ≤20 কেপিএ | ৫০±১০ | ৫০±৩০ | এমভি | |
| ≥35kPa | ১০০±১০ | ১০০±৩০ | এমভি | ||
| শূন্য অফসেট টেম্প। ড্রিফট | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| পূর্ণ স্কেল তাপমাত্রা | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| টেম্পারেশন। | ≤20 কেপিএ | ০-৫০ | oC | ||
| ≥35kPa | ০-৭০ | oC | |||
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | |||
| সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | |||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 120MPa এর 3 গুণের মধ্যে ছোট মান নিন | ||||
| ফাটল চাপ | পূর্ণ স্কেল 5X | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | |||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | ||||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | ||||
| প্রতিক্রিয়া সময় | ≤1ms | ||||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | ||||
| ভরাট মাধ্যম | সিলিকন তেল | ||||
| ওজন | ~২০০ গ্রাম | ||||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ 1.5mA @ 25°C | |||||
| কাঠামোর রূপরেখা | |
| মাত্রা |
|
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ |
|
| নির্বাচনের উদাহরণ |
| অর্ডার করার পরামর্শ |
2. হাউজিং সমাবেশ প্রক্রিয়া চলাকালীন, নিশ্চিত করুন যে এটি উল্লম্বভাবে সারিবদ্ধ এবং জ্যামিং বা ক্ষতিপূরণ প্লেট এড়াতে এমনকি চাপ প্রয়োগ করুন।
3যদি পরীক্ষার মাধ্যমটি কোর ডায়াফ্রাম এবং হাউজিং উপাদান (316L) এর সাথে অসঙ্গতিপূর্ণ হয়, তবে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী সরবরাহ করা উচিত।
4. হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন যাতে ডায়াফ্রাগমের বিকৃতি বা ছিদ্র এবং কোর ক্ষতি না হয়।
5. গেইজ কোর এর নেগেটিভ প্রেসার চেম্বারে পানি, জলীয় বাষ্প বা ক্ষয়কারী মাধ্যম প্রবেশ করতে বাধা দেওয়ার জন্য গেইজ কোর এর চাপ বন্দরটি বায়ুমণ্ডলে খোলা রাখুন।
6. পিনের কোন পরিবর্তন থাকলে, দয়া করে প্রকৃত পণ্যের লেবেলটি দেখুন।
| কোম্পানি |
| FQA |
.
.
