উৎপত্তি স্থল: | বাওজি, চীন |
---|---|
পরিচিতিমুলক নাম: | HT SENSOR |
সাক্ষ্যদান: | CE,RoHs,ISO9001 |
মডেল নম্বার: | HT24 |
ন্যূনতম চাহিদার পরিমাণ: | 1 |
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ |
ডেলিভারি সময়: | ৫-৮ কার্যদিবস |
পরিশোধের শর্ত: | ওয়েস্টার্ন ইউনিয়ন, এল/সি, টি/টি |
যোগানের ক্ষমতা: | 5000 পিসি/মাস |
মডেল নং।: | HT24 | থ্রেড: | G1/2 M20*1.5 |
---|---|---|---|
তারের ধরন: | স্বর্ণায়িত কোভার পিন বা চার তারের পিন | পরিমাপ মাধ্যম: | বায়ু এবং তরল |
পরিসীমা: | 0-10kpa~20mpa | শক্তি: | 1.5mA |
প্রকার: | পাইজোরেসিটিভ সিলিকন প্রেসার সেন্সর | আউটপুট সংকেত প্রকার: | এনালগ টাইপ এমভি সংকেত |
উপাদান: | ৩১৬এল এস. এস. | কাস্টমাইজেশন: | ওএম এবং ওডিএম উপলব্ধ |
লক্ষণীয় করা: | HT24 ফ্লাশ সিলিকন চাপ সেন্সর,সিলিকন চাপ সেন্সর স্বাস্থ্যকর পরিবেশগত,স্বাস্থ্যকর পরিবেশগত তরল চাপ সেন্সর |

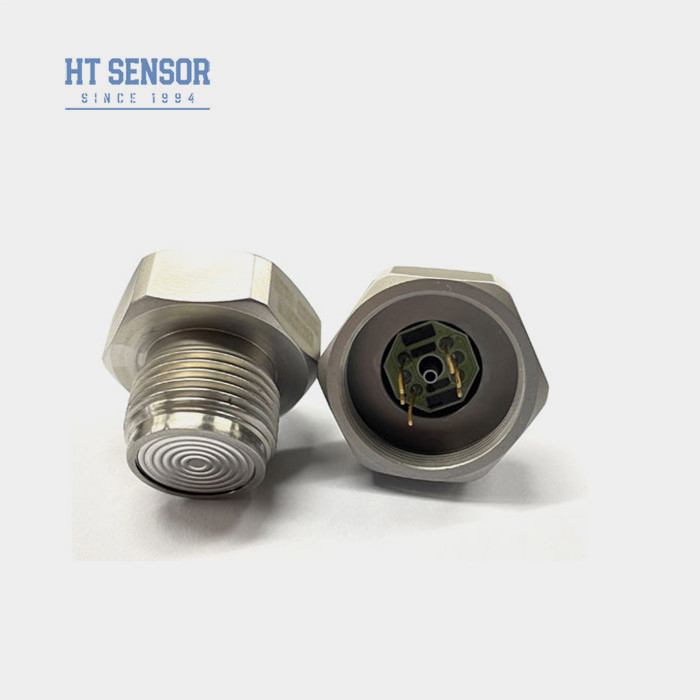

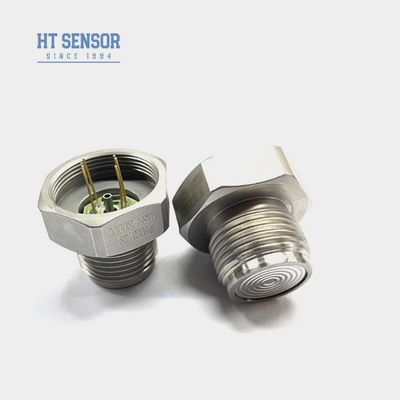

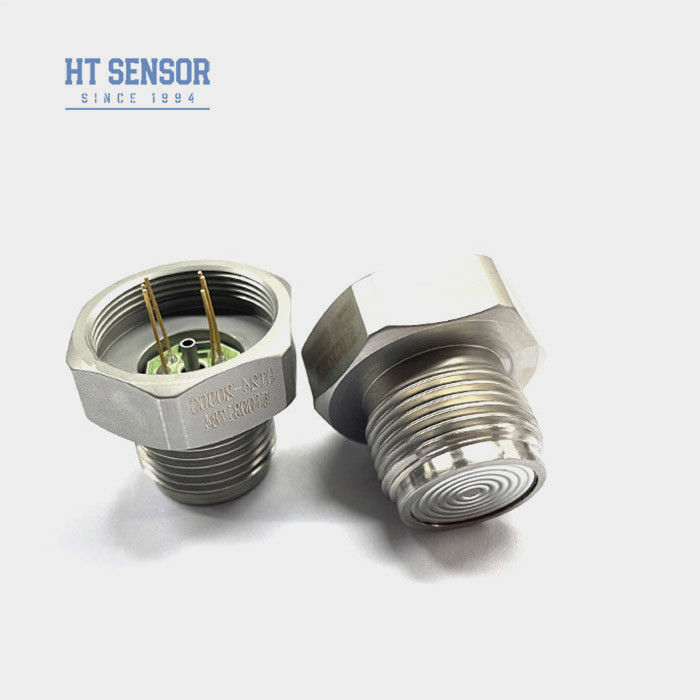

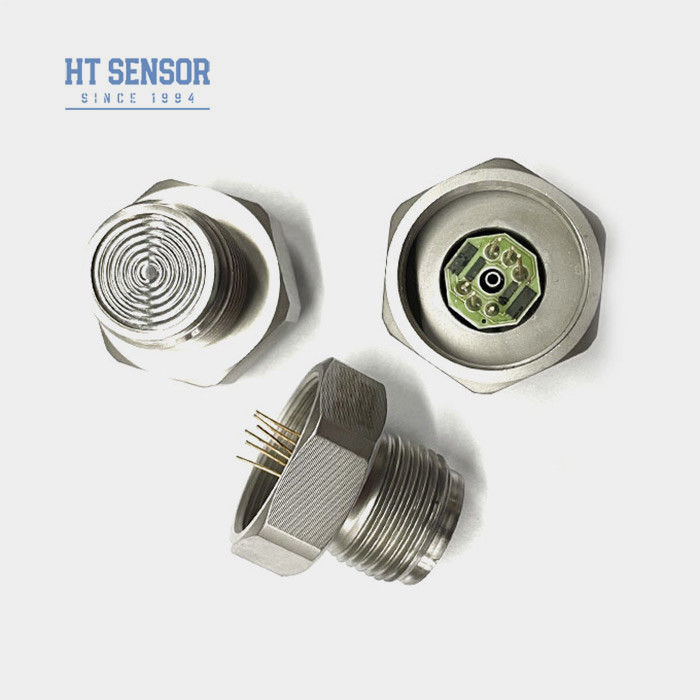

HT24পাইজোরেসিসিটিভসিলিকন চাপ সেন্সর
ফ্লাশ সিলিকন চাপ সেন্সর প্রবর্তনঃ
এইচটি 24 সিলিকন চাপ সেন্সর একটি এমবেডেড ডায়াফ্রাম সেন্সর। চাপ সেন্সরটি খাদ্য-গ্রেড তেল ভরাট প্রযুক্তি ব্যবহার করে। পণ্যটি সমতল ফিল্ম কাঠামো গ্রহণ করে, পরিষ্কার করা সহজ, উচ্চ নির্ভরযোগ্যতা,আঠালো এবং অন্যান্য ভিস্কোস তরল চাপ এবং স্তর পরিমাপের জন্য উপযুক্ত. সেন্সর একটি উচ্চ সংবেদনশীলতা সিলিকন চাপ চিপ ব্যবহার করে। সেন্সরটি হাউজিংয়ে ঝালাই করা হয় এবং ফুটো হয় না। ফুটোগুলি ও-রিং সিলগুলির চেয়ে বেশি নির্ভরযোগ্য।সহজ পরিষ্কার এবং ইনস্টলেশনের জন্য গহ্বরযুক্ত নির্মাণ সহ ফ্লাশ ডায়াফ্রাম চাপ সেন্সর.
চাপ সেন্সর এককালীন সিলিকন তেল ভরাট প্রযুক্তি ব্যবহার করে। ডায়াফ্রাগম দ্বারা অনুভূত চাপ সিলিকন তেল মাধ্যমে চাপ চিপ প্রেরণ করা হয়,এবং ক্ষতিপূরণ সার্কিট একটি রৈখিক বৈদ্যুতিক সংকেত চাপ সংকেত সংশোধন. এটি স্কেলিং, অস্বাস্থ্যকর এবং আঠালো জ্যাম এবং অন্যান্য সমস্যা প্রতিরোধ করতে পারে। খাদ্য, ফার্মাসিউটিক্যাল, ওয়াইন এবং অন্যান্য স্বাস্থ্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয় এবং পরিমাপ মিডিয়া দূষিত হতে পারে।
পণ্যের বৈশিষ্ট্যফ্লাশ সিলিকন চাপ সেন্সর:
পারফরম্যান্স প্যারামিটারফ্লাশ সিলিকন চাপ সেন্সর: | |||||
পরিমাপ পরিসীমা | গজ ((জি) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
সিল করা ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||||
প্রকার | ম্যাক্স | ইউনিট | |||
অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | ||
হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি | ||
পূর্ণ স্কেল আউটপুট | ≤20 কেপিএ | ৫০±১০ | ৫০±৩০ | এমভি | |
≥35kPa | ১০০±১০ | ১০০±৩০ | এমভি | ||
শূন্য অফসেট টেম্প। ড্রিফট | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
≥35kPa | ±0.5 | ± 1 | %F.S | ||
পূর্ণ স্কেল তাপমাত্রা | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
≥35kPa | ±0.5 | ± 1 | %F.S | ||
টেম্পারেশন। | ≤20 কেপিএ | ০-৫০ | oC | ||
≥35kPa | ০-৭০ | oC | |||
অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | |||
সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | |||
অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 120MPa এর 3 গুণের মধ্যে ছোট মান নিন | ||||
ফাটল চাপ | পূর্ণ স্কেল 5X | ||||
দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | |||
ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||||
আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||||
কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | ||||
শক | ১০০ গ্রাম, ১১ মিলিমিটার | ||||
প্রতিক্রিয়া সময় | ≤1ms | ||||
ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | ||||
ভরাট মাধ্যম | সিলিকন তেল | ||||
ওজন | ~ ৫৫ গ্রাম | ||||
পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ 1.5mA @ 25°C |
কাঠামোর রূপরেখা | |
মাত্রা |
|
বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ |
নির্বাচনের উদাহরণ |
অর্ডার করার পরামর্শ |
প্রশ্নোত্তর |
