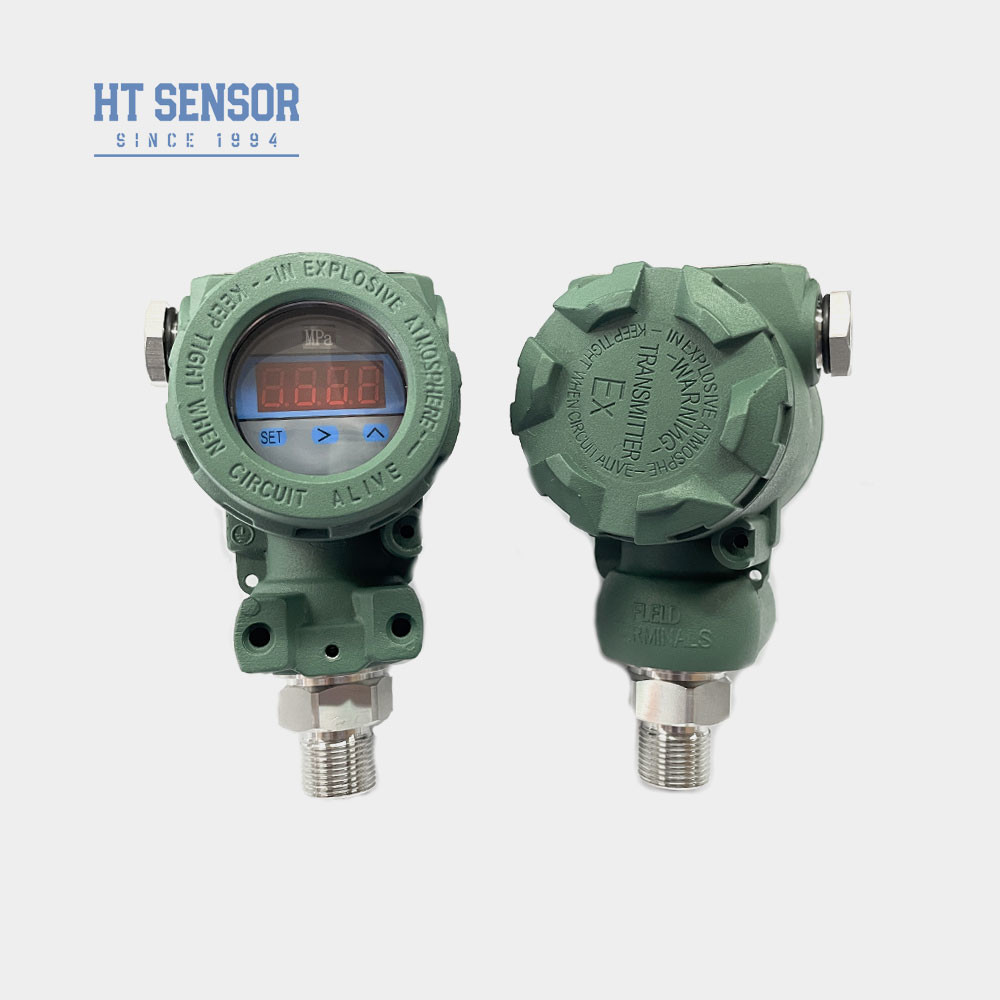

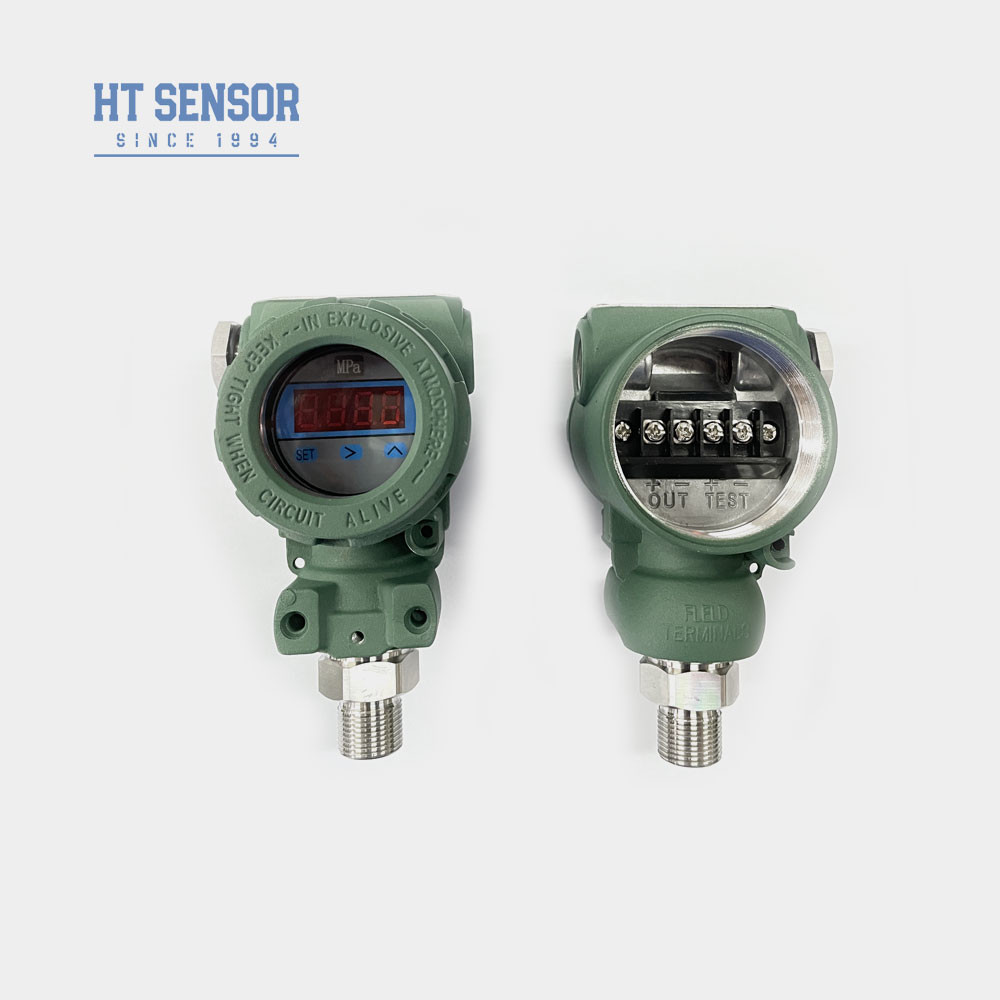

BP93420-III চাপ ট্রান্সমিটার
স্মার্ট চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
BP93420-III 2088 চাপ ট্রান্সমিটার সেন্সর সংকেত প্রক্রিয়াকরণ সার্কিট হয় চাপ ট্রান্সমিটার ব্যবহার স্ট্যান্ডার্ড আউটপুট সংকেত চাপ সংকেত রূপান্তর করে। উপাদান মাধ্যমে পণ্য,অর্ধ-সমাপ্ত পণ্য, সমাপ্ত পণ্য কঠোর পরীক্ষা এবং বয়স স্ক্রিনিং, স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা। চাপ ট্রান্সমিটার চাপ ইন্টারফেস অনেক ফর্ম আসে।
BP93420-III 2088 চাপ ট্রান্সমিটার সেন্সর সংবেদনশীল উপাদান হিসেবে ডিফিউশন সিলিকন চাপ ভরা তেল কোর ব্যবহার করে।অন্তর্নির্মিত এএসআইসি প্রসেসিং সার্কিট সেন্সর মিলিভোল্ট সংকেতকে স্ট্যান্ডার্ড ভোল্টেজে রূপান্তর করে, বর্তমান বা উচ্চ photoelectric বিচ্ছিন্নতা RS485 সংকেত, আউটপুট সংকেত স্থিতিশীল নিশ্চিত করতে, এবং কম্পিউটার, নিয়ন্ত্রণ যন্ত্র, প্যানেল যন্ত্র বা PLC সঙ্গে সংযুক্ত করা যেতে পারে।পণ্যটি ইনস্টল করা সহজ এবং উচ্চ অ্যান্টি-ভিব্রেশন এবং অ্যান্টি-ইম্প্যাক্ট পারফরম্যান্স রয়েছে. ব্যাপকভাবে প্রক্রিয়া নিয়ন্ত্রণ, পেট্রোলিয়াম, রাসায়নিক, বৈদ্যুতিক শক্তি, জলবিদ্যুৎ, বিমান, মহাকাশ, অটোমোবাইল এবং অন্যান্য শিল্পে ব্যবহৃত হয়।
পণ্যের বৈশিষ্ট্যস্মার্ট চাপ ট্রান্সমিটার সেন্সর:
1. বিস্তৃত পরিমাপ পরিসীমা, বিভিন্ন চাপ ইন্টারফেস ফর্ম।
2.সুরক্ষা স্তর IP65।
3. বিভিন্ন আউটপুট সংকেত ফর্ম.
অ্যাপ্লিকেশনস্মার্ট চাপ ট্রান্সমিটার সেন্সর:
1. 316L স্টেইনলেস স্টিলের মধ্যে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ করার জন্য উপযুক্ত।
2পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, শক্তি এবং জলবিদ্যুৎ
3. কঠোর আউটডোর শিল্প পরিবেশে চাপ পরিমাপ এবং নিয়ন্ত্রণ।
4হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়।
| পারফরম্যান্স প্যারামিটার২০৮৮ এর চাপ ট্রান্সমিটার সেন্সর |
| পরিমাপ পরিসীমা |
- ১০০ কেপিএ... ০ কেপিএ ~ ১০ কেপিএ... ১০০ এমপিএ |
| চাপের ধরন |
পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড |
নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য |
≤±0.1% এফএস |
| হাইস্টেরেসিস |
≤±0.1% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া |
2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা |
0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা |
-২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন |
10g,55Hz ~ 2kHz |
| আবাসনের উপাদান |
ঢালাই অ্যালুমিনিয়াম |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
| আইসোলেশন প্রতিরোধের |
100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| ও-রিং সিল |
ফ্লোরো কাঁচামাল |
| ওজন |
~ ১.২ কেজি |
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪-২০ এমএ |
12~30VDC |
2/3/4 তারের |
| 0~10/20mA |
3 তারের |
| ০/১ থেকে ৫ ভোল্ট |
| 0/1~10V |
| 0.৫-৪.৫ ভোল্ট |
৫ ভিডিসি |
| RS485 যোগাযোগ প্রোটোকল |
3.6~30V / ব্যাটারি |
৪টি তারের |
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরীক্ষার মাধ্যমটি পণ্যটির যোগাযোগের অংশের সাথে সামঞ্জস্যপূর্ণ।
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী পণ্যগুলির মধ্যে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3. এলসিডি বা এলইডি ডিসপ্লে হেড সহ একটি ট্রান্সমিটার অর্ডার করার সময়, ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, আপনাকে সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হচ্ছে এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয়েছে তা নিশ্চিত করুন।
5. ফ্লুরিন রাবারের ও-রিংয়ের নামমাত্র অপারেটিং তাপমাত্রা পরিসীমা -20 °C ~ 250 °C। যখন পণ্যটির অপারেটিং তাপমাত্রা -20 °C এর নিচে থাকে, তখন EPDM O- টাইপ সিলিং রিং নির্বাচন করা উচিত।
6. ডিফল্ট ক্যাবল দৈর্ঘ্য 1.5 মিটার এবং তিনটি ধরণের উপকরণ থেকে বেছে নেওয়া যায়। যদি কোনও বিশেষ নির্দেশনা না থাকে তবে পলিথিলিন ক্যাবল উপকরণ ব্যবহার করা যেতে পারে।যদি আপনি একটি ভিন্ন তারের উপাদান প্রয়োজন, দয়া করে অর্ডার ফর্মে এটি উল্লেখ করুন।
7. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা আরএফ হস্তক্ষেপের মতো বিশেষ প্রয়োজনীয়তার ক্ষেত্রে, দয়া করে আমাদের জানান এবং আদেশে উল্লেখ করুন।
| অর্ডার গাইড |
| BP93420XX |
চাপ ট্রান্সমিটার |
| |
কোড |
কাঠামোর রূপরেখা |
| আইবি |
সাধারণ চাপ ট্রান্সমিটার |
নবম |
ডিসপ্লে চাপ ট্রান্সমিটার |
| আইই |
শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার |
IIC/III |
ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার |
| যদি |
আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার |
IIE/IIIE |
সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার |
| IN |
এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার |
|
|
| আইসি |
উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার |
|
|
| আইকিউ/আইকিউটি |
বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার |
|
|
| |
পরিমাপ পরিসীমা |
- ১০০ কেপিএ... ০ কেপিএ ~ ৩৫ কেপিএ... ৩.৫ এমপিএ |
| (0-X) কেপিএ বা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে |
| |
কোড |
পাওয়ার সাপ্লাই |
| ডি১ |
24VDC |
| ডি২ |
৫ ভিডিসি |
| ডি৩ |
অন্যান্য |
| |
কোড |
আউটপুট সংকেত |
| এস১ |
4~20mADC |
এস৫ |
0~20mADC |
| এস২ |
১-৫ ভিডিসি |
এস৬ |
0~10VDC |
| এস৩ |
0 ~ 5VDC |
এস৭ |
0.5~4.5VDC |
| এস৪ |
0~10mADC |
|
|
| |
কোড |
চাপ সংযোগ |
| J1 |
এম২০×১।5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
৭/১৬-২০ ইউএনএফ |
| J5 |
অন্যান্য |
| |
কোড |
বৈদ্যুতিক সংযোগ |
| বি১ |
হিরশম্যান |
| বি২ |
পি জি ৭ প্লাগ |
| বি৩ |
সিলড ক্যাবল আউটপুট |
| বি৪ |
২০৮৮ শিল্পকৌশল |
| বি৫ |
2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং |
| বি৬ |
অন্যান্য |
| |
কোড |
চাপের ধরন |
| জি |
পরিমাপ চাপ |
| এ |
পরম চাপ |
| এস |
সিল করা রেফারেন্স চাপ |
