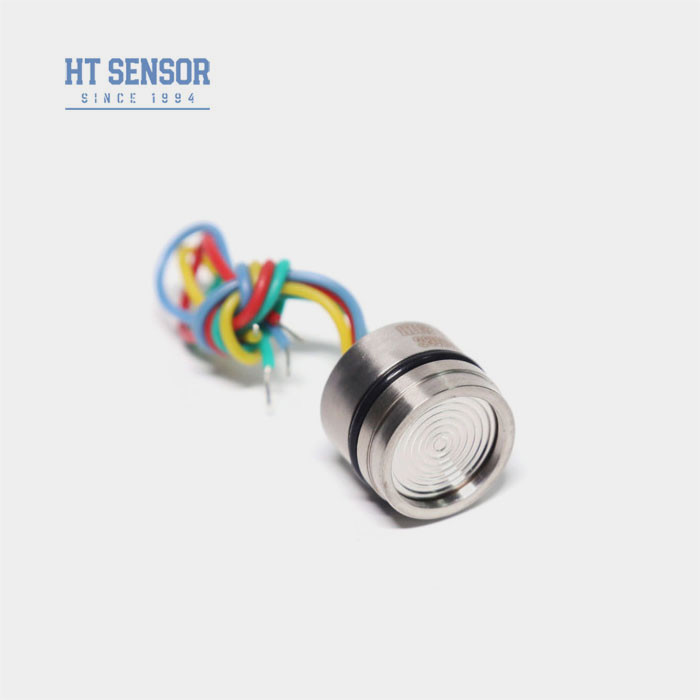

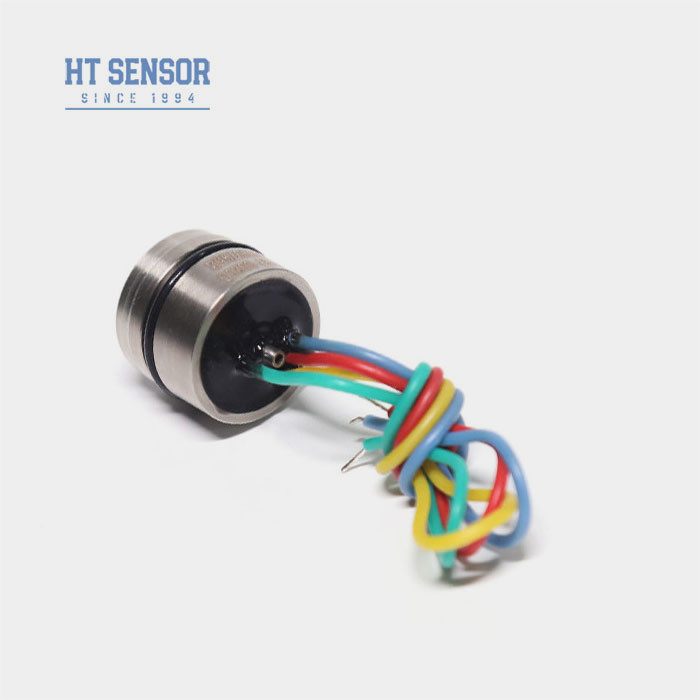

HT19 ডিফিউশন সিলিকন চাপ সেন্সর সেল পিজোরেসিস্টভ চাপ সেন্সর 12mm উচ্চ
Product Details
| উপাদান: | 316L | মিন রেঞ্জ: | 10 কেপিএ |
|---|---|---|---|
| সর্বোচ্চ পরিসীমা: | 60MPa | সরবরাহ: | 1.5mA |
| আউটপুট: | ১০০ এমভি + ৩০ এমভি | নির্বাচনযোগ্য: | চার রঙের সিলিকন তার বা গোল্ডেন পিন |
| মডেল: | HT19 | উচ্চ: | 12 মিমি |
| তেল: | ডিফিউশন সিলিকন | থ্রেড: | না |
| বিশেষভাবে তুলে ধরা |
HT19 ডিফিউশন সিলিকন চাপ সেন্সর,ডিফিউশন সিলিকন চাপ সেন্সর সেল 12mm,পিজোরেসিস্টিব চাপ সেন্সর ১২ মিমি |
||
Product Description
চাপ ট্রান্সমিটারের জন্য HT19 ডিফিউশন সিলিকন প্রেসার সেন্সর সেল
HT19 সিলিকন চাপ সেন্সর
সিলিকন চাপ সেন্সরের পরিচিতি:
HT19 পিজো-রেসিস্টটিভ সিলিকন চাপ সেন্সর, প্রধান উপাদান হল একটি উচ্চ স্থিতিশীলতা সম্পন্ন ডিফিউজড সিলিকন সেন্সিং উপাদান। সেন্সিং প্যাকেজটি 316L স্টেইনলেস স্টিলের ডায়াফ্রাম থেকে সেন্সিং উপাদানে চাপ স্থানান্তর করতে সিলিকন তেল ব্যবহার করে। পিজো-রেসিস্টটিভ চাপ সেন্সর উচ্চ স্থিতিশীলতা এবং উচ্চ নির্ভুলতার সাথে আন্তর্জাতিক উন্নত সিলিকন চাপ চিপ গ্রহণ করে, অপ্টিমাইজড স্ট্রেস ডিজাইন সহ সিন্টারিং বেস গ্রহণ করে এবং SMT, সোনার তারের বন্ধন, ডায়াফ্রাম ওয়েল্ডিং, উচ্চ ভ্যাকুয়াম তৈলকরণ, চাপ চক্র স্ট্রেস রিলিফ, উচ্চ তাপমাত্রা বার্ধক্য, তাপমাত্রা ক্ষতিপূরণ এবং অন্যান্য প্রক্রিয়া দ্বারা উত্পাদিত হয়। 30 বছরেরও বেশি সময় ধরে উন্নয়ন, উৎপাদন অভিজ্ঞতা এবং প্রযুক্তিগত উদ্ভাবনের সাথে, পণ্যগুলির চমৎকার স্থিতিশীলতা এবং কর্মক্ষমতা রয়েছে এবং ব্যবহারকারীদের দ্বারা ব্যাপকভাবে স্বীকৃত।
এর পণ্যের বৈশিষ্ট্য সিলিকন চাপ সেন্সর:
- বিস্তৃত পরিমাপের পরিসীমা: 0~10KPa~100Mpa
- পিজো-রেসিস্টটিভ সিলিকন সেন্সিং উপাদান
- ফুল316LSS, ফুল টাইটানিয়াম বা হ্যাস্টেলয় ডায়াফ্রাম
- ও-রিং মাউন্ট
- উচ্চ নির্ভুলতা এবং স্থিতিশীলতা
অ্যাপ্লিকেশন সিলিকন চাপ সেন্সর:গ্যাস এবং তরলের পরিমাপ চাপ
- পেট্রোলিয়াম শোষণ
- জল সরবরাহ, শহরের উষ্ণ সরবরাহ
- প্রসেস কন্ট্রোল সিস্টেম
- বিমান চলাচল এবং নেভিগেশন পরিদর্শন
- হাইড্রোলিক চাপ
- সিলিকন চাপ সেন্সরের বৈদ্যুতিক ডেটা
সরবরাহ: 1.5mADC ইনপুট ইম্পিডেন্স: 3KΩ~6KΩ
আউটপুট ইম্পিডেন্স: 2.5KΩ~6KΩ ইনসুলেশন প্রতিরোধ ক্ষমতা: ≥100MΩ/50VDC
ইনসুলেশন ভোল্টেজ: হাউজিং এবং বৈদ্যুতিক সংযোগের মধ্যে 500VAC কোনো ক্ষতি করবে না
মাধ্যম সামঞ্জস্যপূর্ণ: তরল, গ্যাস 316L স্টেইনলেস স্টিলের সাথে সামঞ্জস্যপূর্ণ
সিলিকন চাপ সেন্সরের কর্মক্ষমতা স্পেসিফিকেশন
পরামিতি
| পরিসীমা: 0~10KPa, 20KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa, 3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
সাধারণ |
|||
| সর্বোচ্চ | ইউনিট | চাপ অ-রৈখিকতা | ||
| ±0.15 |
±0.3 |
%F.S | প্রুফ প্রেসার | |
| 0.02 | 0.05 | %F.S | প্রুফ প্রেসার | |
| 0±1 | 0±2 | mV | তাপমাত্রা ত্রুটি-শূন্য | |
| ≤20KPa | ±1 | 50±30 | mV | তাপমাত্রা ত্রুটি-শূন্য |
| ±0.5 | 100±30 | mV | তাপমাত্রা ত্রুটি-শূন্য | |
| ≤20KPa | ±1 | %F.S | %F.S | প্রুফ প্রেসার |
| ±0.5 | ±1 | %F.S | প্রুফ প্রেসার | |
| ≤20KPa | ±1 | %F.S | %F.S | প্রুফ প্রেসার |
| ±0.5 | ±1 | %F.S | প্রুফ প্রেসার | |
| 3X রেটেড রেঞ্জ বা 120MPa, যেটি কম | ------- | অপারেটিং তাপমাত্রা পরিসীমা | ||
| -20~80 | ℃ | নোট : উপরের প্যারামিটার শর্তের অধীনে: সরবরাহ: 1.5mA তাপমাত্রা: 25℃ | ||
| 0~70, 0~50(রেঞ্জ≤20KPa) | ℃ | নোট : উপরের প্যারামিটার শর্তের অধীনে: সরবরাহ: 1.5mA তাপমাত্রা: 25℃ | ||
| -40~125 | ℃ | নোট : উপরের প্যারামিটার শর্তের অধীনে: সরবরাহ: 1.5mA তাপমাত্রা: 25℃ | ||
মাত্রা
1. প্রয়োজনীয় বায়ু-আটকতা অর্জনের জন্য অ্যাসেম্বলির সময় কোর আকার এবং ট্রান্সমিটার হাউজিংয়ের মধ্যে ফিটের দিকে মনোযোগ দিন
2. হাউজিং অ্যাসেম্বলির সময়, নিশ্চিত করুন যে এটি উল্লম্বভাবে সারিবদ্ধ এবং সমান চাপ প্রয়োগ করুন যাতে জ্যামিং বা ক্ষতি না হয়।
3. যদি পরিমাপ করা মাধ্যমটি কোর ডায়াফ্রাম এবং হাউজিং উপাদানের (316L) সাথে সঙ্গতিপূর্ণ না হয়, তাহলে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী প্রদান করা উচিত।
4. ডায়াফ্রাম বিকৃতি বা ছিদ্র হওয়ার কারণে কোরের ক্ষতি রোধ করতে হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রামে চাপ দেওয়া এড়িয়ে চলুন।
5. গেজ প্রেসার কোরের প্রেসার পোর্ট বায়ুমণ্ডলের জন্য খোলা রাখুন এবং কোর নেগেটিভ প্রেসার চেম্বারে জল, জলীয় বাষ্প বা ক্ষয়কারী মাধ্যমের প্রবেশ রোধ করুন।
6. পিন লিডের কোনো পরিবর্তন হলে, রেফারেন্সের জন্য আসল কোরের লেবেল অনুসরণ করুন।
