| উৎপত্তি স্থল: | বাওজি, চীন |
|---|---|
| পরিচিতিমুলক নাম: | HT SENSOR |
| সাক্ষ্যদান: | CE,RoHs,ISO9001 |
| মডেল নম্বার: | BH93420-3051A |
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
| মূল্য: | Negotiable |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ |
| ডেলিভারি সময়: | ৫-৮ কার্যদিবস |
| পরিশোধের শর্ত: | ওয়েস্টার্ন ইউনিয়ন, এল/সি, টি/টি |
| যোগানের ক্ষমতা: | 5000 পিসি/মাস |
| মডেল নং।: | BH93420-3051A | আউটপুট ফর্ম: | 4-20mA অথবা RS485 OR HART |
|---|---|---|---|
| তারের: | পিই,পিইউ,পিটিএফই | সঠিকতা: | 0.২৫%0০.৩%, ০.৫% |
| ডায়াফ্রাম উপাদান: | 316L স্টেইনলেস স্টিল | উৎপত্তি: | শান সি |
| প্রোবের ধরন: | প্রোবের ধরন | কাস্টমাইজেশন: | ওএম এবং ওডিএম উপলব্ধ |
| লক্ষণীয় করা: | BH93420-3051A জল চাপ স্তর সেন্সর,ডিসপ্লে সহ জল চাপ স্তর সেন্সর,4-20mA তরল চাপ ট্রান্সডুসার |
||

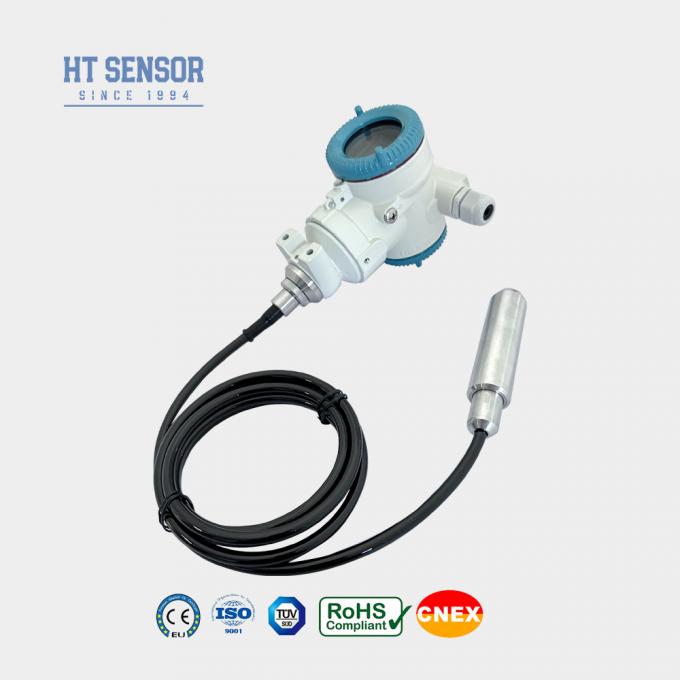

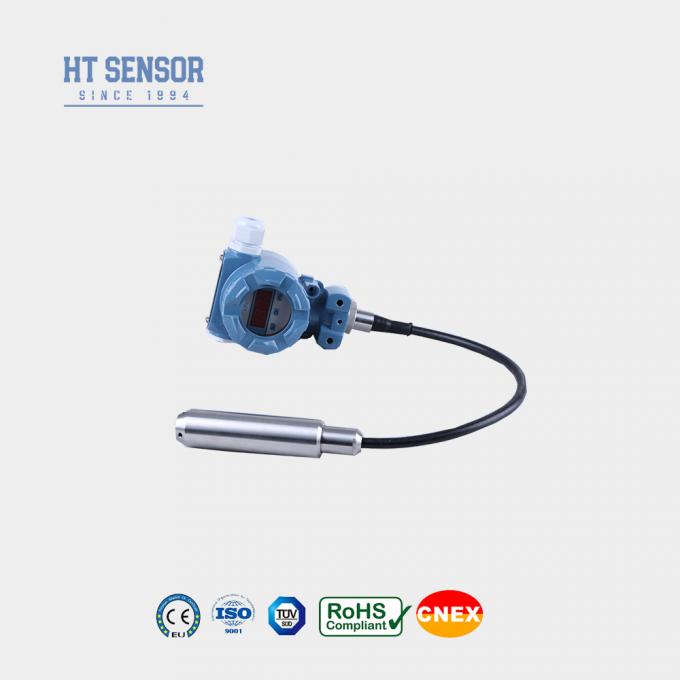

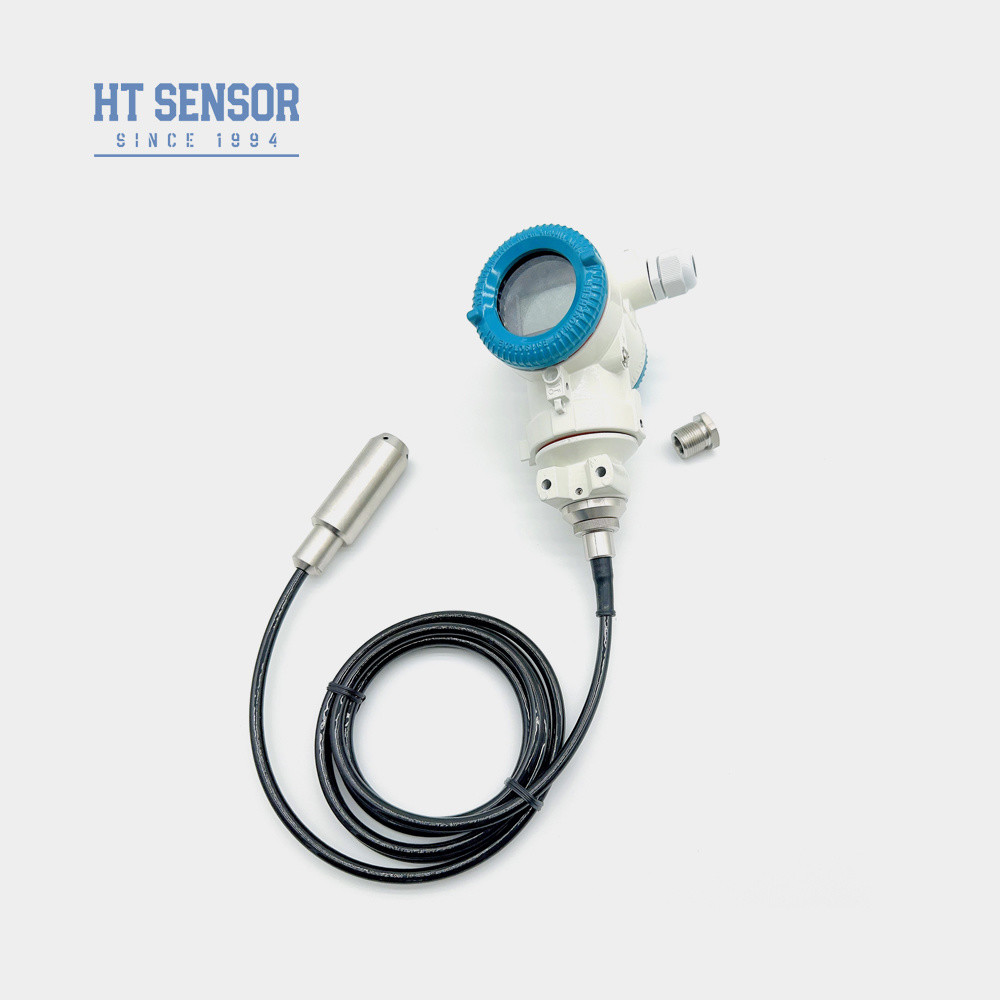

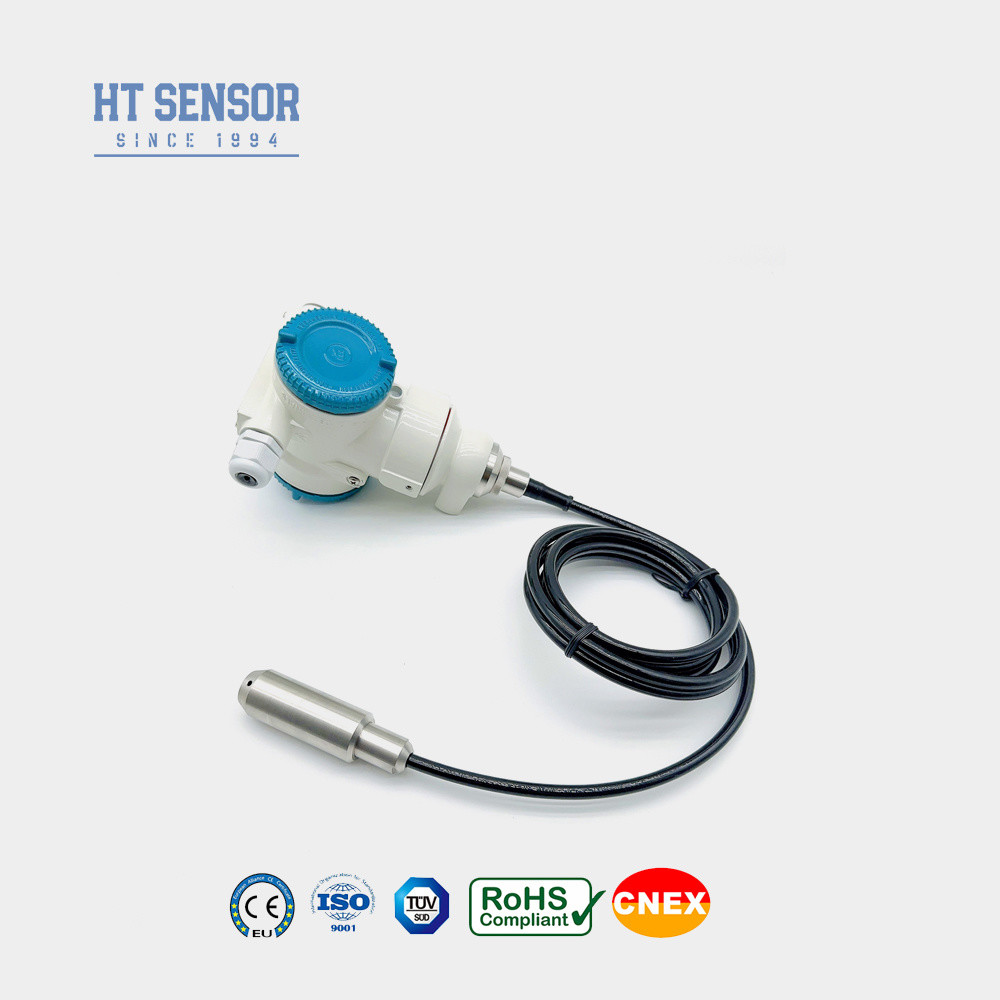

বিএইচ93420-৩০৫১এডব্লিউঅটর স্তরটিরেন্সমিটার
জল স্তর ট্রান্সমিটার পরিমাপের প্রবর্তনঃ
BH93420-3051A জল স্তর ট্রান্সমিটার একটি কম্প্যাক্ট কাঠামো আছে, সহজ সমন্বয় এবং নমনীয় ইনস্টলেশন ব্যবহারকারীদের সহজেই ব্যবহার করার জন্য সুবিধা প্রদান।0 ~ 10mA এবং অন্যান্য স্ট্যান্ডার্ড সিগন্যাল আউটপুট মোড ব্যবহারকারী প্রয়োজন অনুযায়ী নির্বাচন করা যেতে পারে.
তরল স্তর পরিমাপের জন্য হাইড্রোস্ট্যাটিক নীতি ব্যবহার করা চাপ সেন্সরগুলির একটি গুরুত্বপূর্ণ অ্যাপ্লিকেশন।মাঝখানে একটি ভেন্ট নল সঙ্গে বিশেষ তারের এবং বিশেষ সীল প্রযুক্তি সেন্সর জলরোধীতা নিশ্চিত, এবং পরিমাপের উচ্চ নির্ভুলতা এবং উচ্চ স্থিতিশীলতা নিশ্চিত করার জন্য রেফারেন্স চাপ চেম্বারকে পরিবেশগত চাপের সাথে যোগাযোগ করুন।
| পারফরম্যান্স প্যারামিটারপানির স্তর ট্রান্সমিটার পরিমাপের | |
|---|---|
| পরিমাপ পরিসীমা | 0~10m...400mH2O |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড | ≤ 2X নামমাত্র পরিসীমা |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য | ±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| হাইস্টেরেসিস | ±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.15%F.S/বছর (সর্বোচ্চ) |
| শূন্য তাপমাত্রা ড্রিফ্ট | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| স্প্যান তাপমাত্রা ড্রিফ্ট | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| ক্ষতিপূরণ তাপমাত্রা | ০-৫০ ডিগ্রি সেলসিয়াস (০-১ মি) ০-২ মিটার); ০-৭০ ডিগ্রি সেলসিয়াস |
| অপারেটিং তাপমাত্রা | -২০-৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা | -৩০-১০০ ডিগ্রি সেলসিয়াস |
| কম্পন | 10g,55Hz ~ 2kHz |
| শক | ১০০ গ্রাম |
| আবাসনের উপাদান | অ্যালুমিনিয়াম, l1Cr18Ni9Ti |
| ডায়াফ্রাগমের উপাদান | 316L স্টেইনলেস স্টীল |
| আইসোলেশন প্রতিরোধের | >=100MΩ@100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | ExiaIICT6 |
| সুরক্ষা রেটিং | আইপি ৬৮ |
| ও-রিং সিল | ফ্লোরো কাঁচামাল |
| ওজন | ~১.৫ কেজি (বিহীন) ক্যাবল |
| ক্যাবল উপাদান | পলিথিলিন, পলিউরেথেন, পিটিএফই তার |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪-২০ এমএ | ১৫-৩০ ভিডিসি | 2/3/4 তারের |
| RS485 যোগাযোগ প্রোটোকল | 4 তারের |

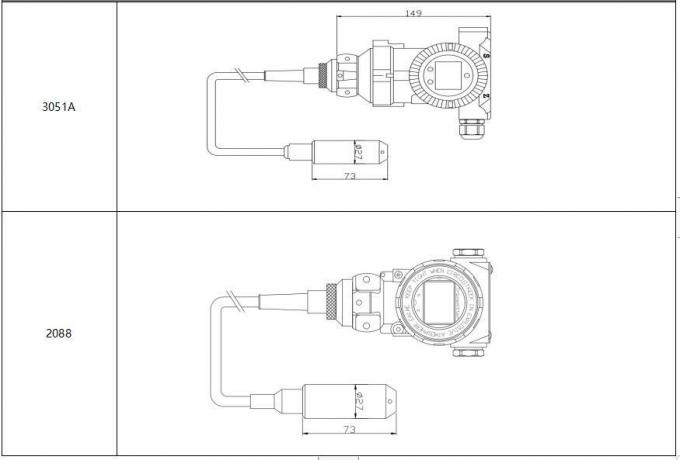

| কাঠামোর রূপরেখা |

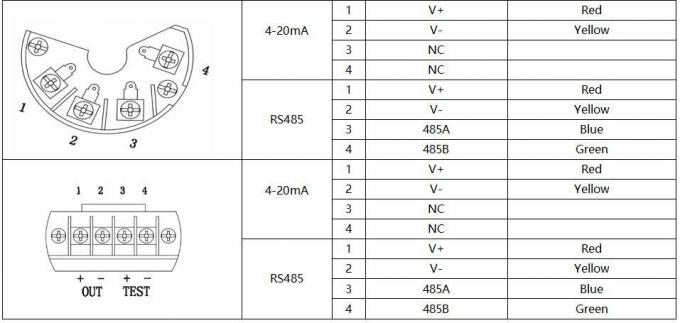

| বৈদ্যুতিক সংযোগ |

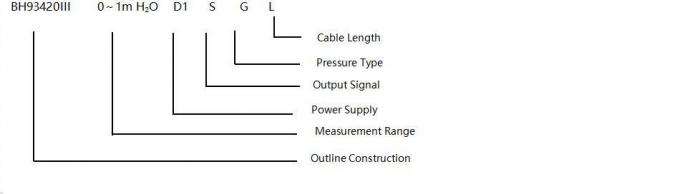

| নির্বাচনের উদাহরণ |
| অর্ডার করার পরামর্শ |
| অর্ডার গাইড | ||||||||||
| BH93420 | কোড | কাঠামোর রূপরেখা | ||||||||
| তৃতীয় | 2088 হাউজিং সহ তরল স্তর ট্রান্সমিটার | |||||||||
| পরিমাপ পরিসীমা | 0~10m...400mH2O | |||||||||
| কোড | পাওয়ার সাপ্লাই | |||||||||
| ডি১ | 24VDC | |||||||||
| কোড | আউটপুট সংকেত | |||||||||
| এস১ | 4~20mADC | এস২ | RS485 | |||||||
| কোড | বৈদ্যুতিক সংযোগ | |||||||||
| বি৫ | ২০৮৮ প্রদর্শন | |||||||||
| বি৬ | ৩০৫১এ | |||||||||
| কোড | চাপের ধরন | |||||||||
| জি | পরিমাপ চাপ | |||||||||
| এ | পরম চাপ | |||||||||
| এস | সিল করা রেফারেন্স চাপ | |||||||||
| কোড | উপাদান | |||||||||
| 01 | 304 স্টেইনলেস স্টীল | |||||||||
| 02 | 316L স্টেইনলেস স্টীল | |||||||||
| কোড | ক্যাবল উপাদান | |||||||||
| সি১ | পিই | |||||||||
| সি২ | পিই | |||||||||
| C3 | পিটিএফই | |||||||||
