ওডিএম ওএম সিলিকন পিজেওরেসিস্টিব প্রেসার সেন্সর 10mv/V ডায়াফ্রাগম ভিত্তিক চাপ সেন্সর
Product Details
| মডেল নং: | HT26V | আউটপুট সংকেত প্রকার: | এনালগ টাইপ |
|---|---|---|---|
| পরিসর: | 0-10kpa ~ 60 এমপিএ | উপাদান: | 316L স্টেইনলেস স্টিল |
| তারের ধরন: | চার তারের বা কাগজের ব্যাংক | পরিমাপ মাধ্যম: | বায়ু এবং তরল |
| শক্তি: | 5-10VDC পাওয়ার | আউটপুট: | ১০ এমভি/ভোল্ট |
| ডায়া: | 19 মিমি | কাস্টমাইজেশন: | OEM এবং ODM |
| বিশেষভাবে তুলে ধরা |
ওডিএম ওএম সিলিকন পাইজোরিসিটিভ চাপ সেন্সর,সিলিকন পাইজোরিসিটিভ চাপ সেন্সর ৫ ভোল্ট,১০ ভোল্ট ডায়াফ্রাগম ভিত্তিক চাপ সেন্সর |
||
Product Description
OEM HT26V 5-10V সরবরাহ সিলিকন চাপ সেন্সর কোর উপাদান কারখানা

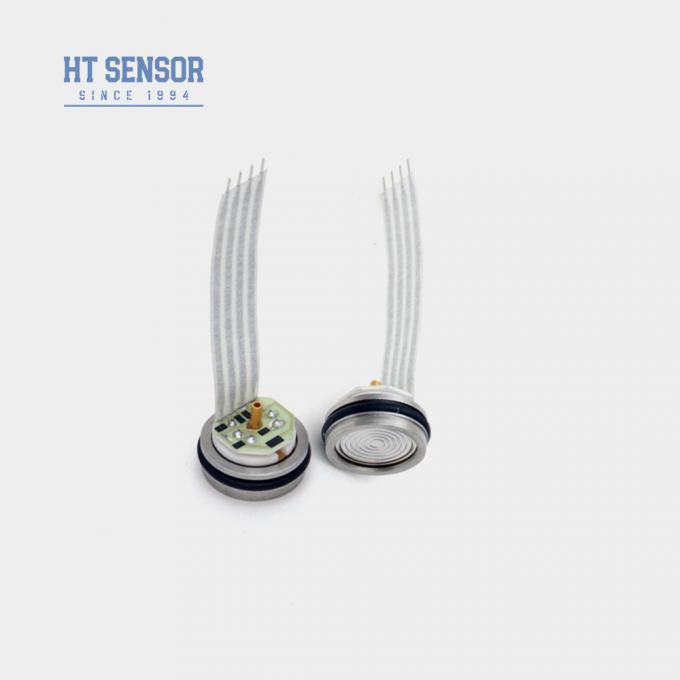

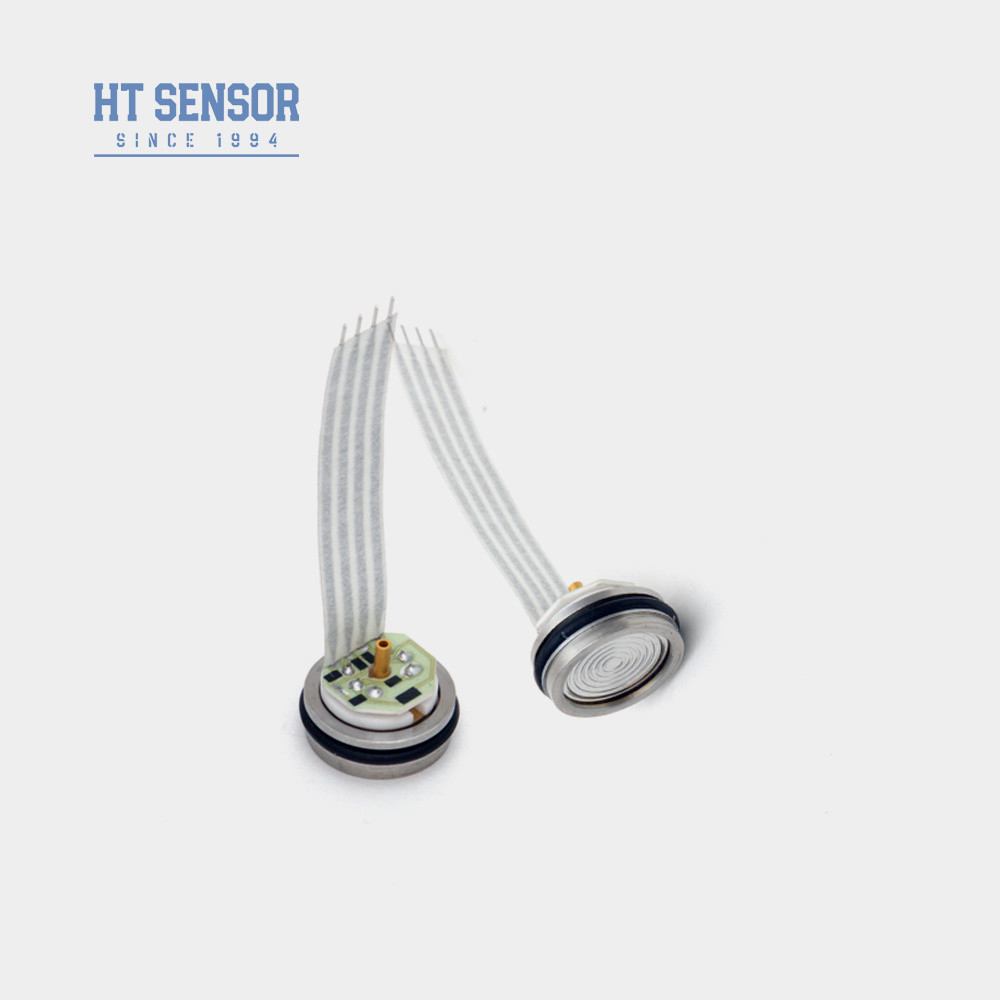

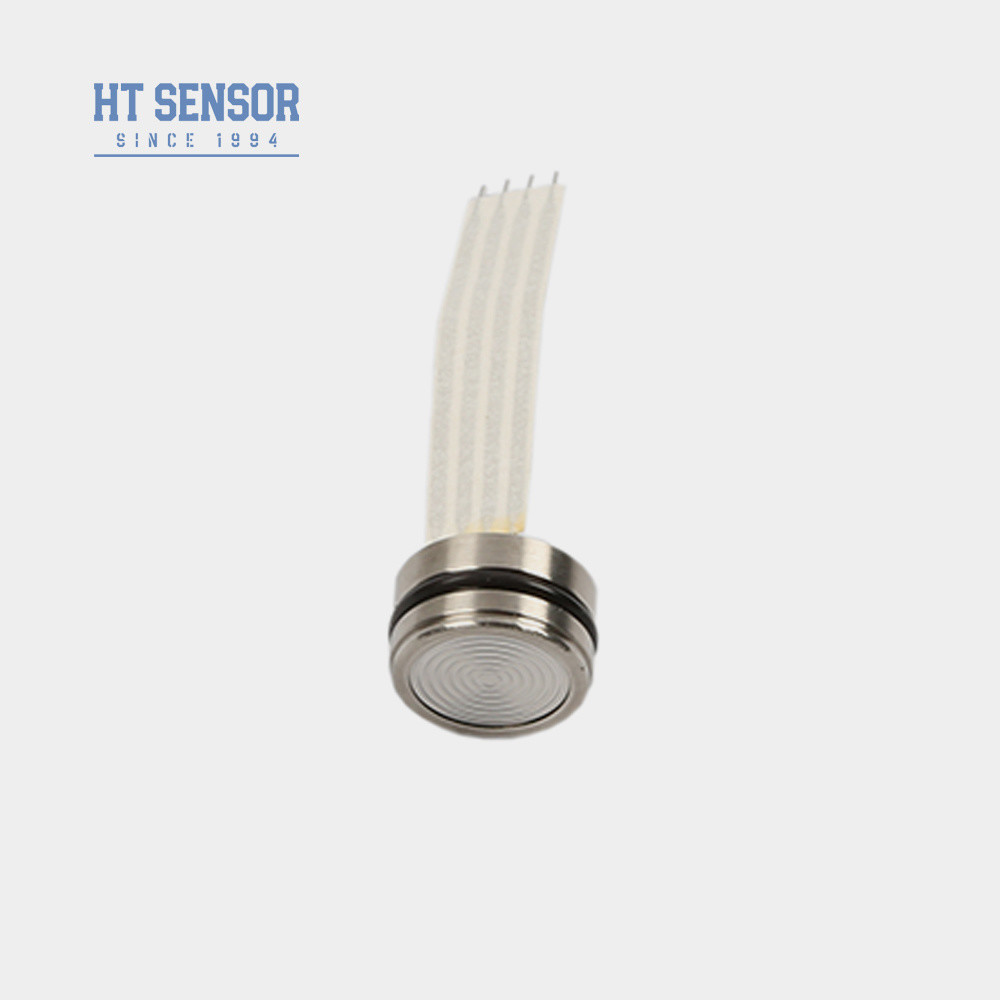

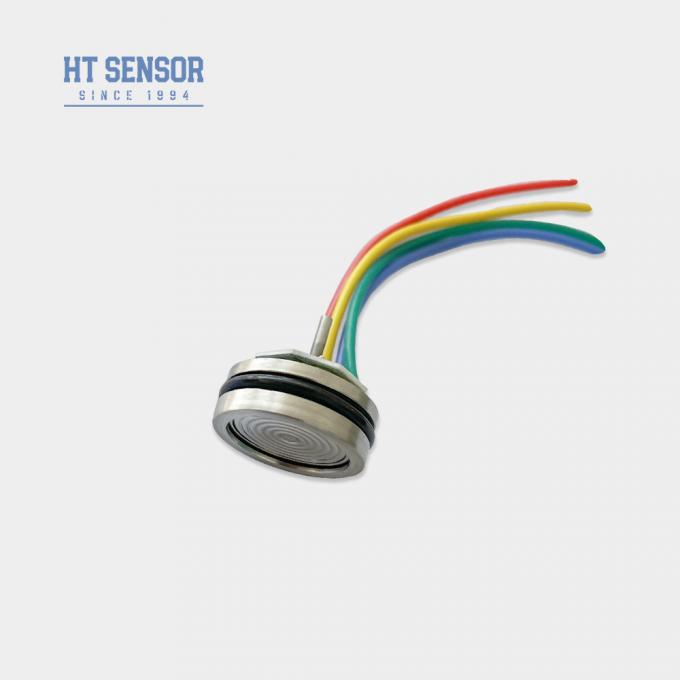

HT26V পাইজোরেসিস্টটিভ সিলিকন চাপ সেন্সর
সিলিকন চাপ সেন্সর কোরের পরিচিতি:
HT26V একটি পাইজোরেসিস্টটিভ সিলিকন চাপ সেন্সর কোর। এটি তরল এবং গ্যাসের চাপ পরিমাপ করতে ডিফিউজড সিলিকনের পাইজোরেসিস্টটিভ প্রভাব ব্যবহার করে। ধ্রুবক ভোল্টেজ পাওয়ার সাপ্লাই আউটপুট তুলনামূলকভাবে স্ট্যান্ডার্ড, স্বাভাবিক HT19 উচ্চতার চেয়ে কম, বিশেষ কেস অ্যাসেম্বলির জন্য উপযুক্ত।
এই পণ্যটি একটি কাস্টমাইজড পণ্য, কন্সট্যান্ট ভোল্টেজ পাওয়ার সাপ্লাই বা কন্সট্যান্ট কারেন্ট পাওয়ার সাপ্লাই কাস্টমাইজ করা যেতে পারে, উচ্চতা ক্ষেত্র অনুযায়ী কাস্টমাইজ করা যেতে পারে এবং অবশেষে গ্রাহকের প্রয়োজনীয়তা সম্পূর্ণরূপে পূরণ করে।
- ধ্রুবক ভোল্টেজ সরবরাহ এবং স্ট্যান্ডার্ড সংকেত আউটপুট
- উচ্চ নির্ভরযোগ্যতা এবং চমৎকার স্থিতিশীলতা
- সর্বনিম্ন min উচ্চতা 7 মিমি, বিভিন্ন কাঠামো কাস্টমাইজ করা যেতে পারে
- বিভিন্ন শিল্প প্রক্রিয়াকরণ সাইটে প্রয়োগ করা হয়।
- পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ এবং জলবিদ্যুৎ সহ .
- মেরিন এবং বিমান চলাচল শিল্পে ব্যবহৃত হয়
- হাইড্রোলিক এবং নিউম্যাটিক নিয়ন্ত্রণ সিস্টেমের জন্য উপযুক্ত।
- পাওয়ার সাপ্লাই: ≤10VDC (5-10VDC)
- সাধারণ মোড ভোল্টেজ আউটপুট: ইনপুটের 50% (সাধারণ)
- ইনপুট ইম্পিডেন্স:4KΩ~20KΩ
- আউটপুট ইম্পিডেন্স:2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগ: 100 মিমি উচ্চ-তাপমাত্রা তার, ফিতা কেবল এবং পিন সংযোগকারী।
| কর্মক্ষমতা পরামিতিচাপ টিউব: | |||||
| পরিমাপের সীমা | গেজ(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000KPa | |||
| পরম(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| সিল করা(S) | 3500KPaS,7MPaS,10MPaS | ||||
| টাইপ | সর্বোচ্চ | ইউনিট | |||
| অরৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্যতা | 0.05 | 0.1 | %F.S | ||
| হিস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য অফসেট আউটপুট | 0±1 | 0±2 | mV | ||
| পূর্ণ স্কেল আউটপুট | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| শূন্য অফসেট তাপমাত্রা। ড্রিফট | ≤20KPa | ±1 | ±2.5 | %F.S | |
| ≥35kPa | ±0.8 | ±1.5 | %F.S | ||
| পূর্ণ স্কেল তাপমাত্রা। ড্রিফট | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.8 | ±1.5 | %F.S | ||
| কম্পেনসেটেড তাপমাত্রা | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| অপারেটিং তাপমাত্রা | -20~80 | ºC | |||
| সংরক্ষণ তাপমাত্রা | -40~125 | ºC | |||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেলের 3 গুণ | ||||
| burst চাপ | পূর্ণ স্কেলের 5X | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.2 % | F.S/বছর | |||
| ডায়াফ্রাম উপাদান | 316L | ||||
| নিরোধক প্রতিরোধ | ≥200MΩ 100VDC | ||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর শর্তে কোন পরিবর্তন নেই | ||||
| শক | 100g,11ms | ||||
| প্রতিক্রিয়া সময় | ≤1ms | ||||
| O-রিং সিল | নাইট্রাইল রাবার বা ফ্লুরো রাবার | ||||
| ভর্তি মাধ্যম | সিলিকন তেল | ||||
| ওজন | ~25g | ||||
| পরামিতিগুলি নিম্নলিখিত শর্তে পরীক্ষা করা হয়: 10V @ 25ºC | |||||

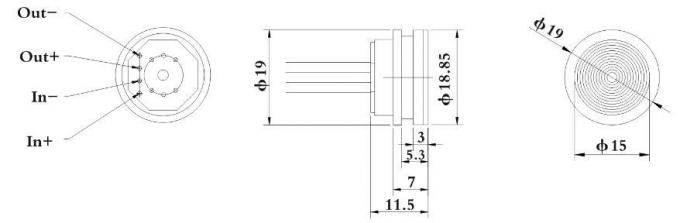

| সিলিকন চাপ সেন্সর কোরের রূপরেখা নির্মাণচাপ টিউব | |

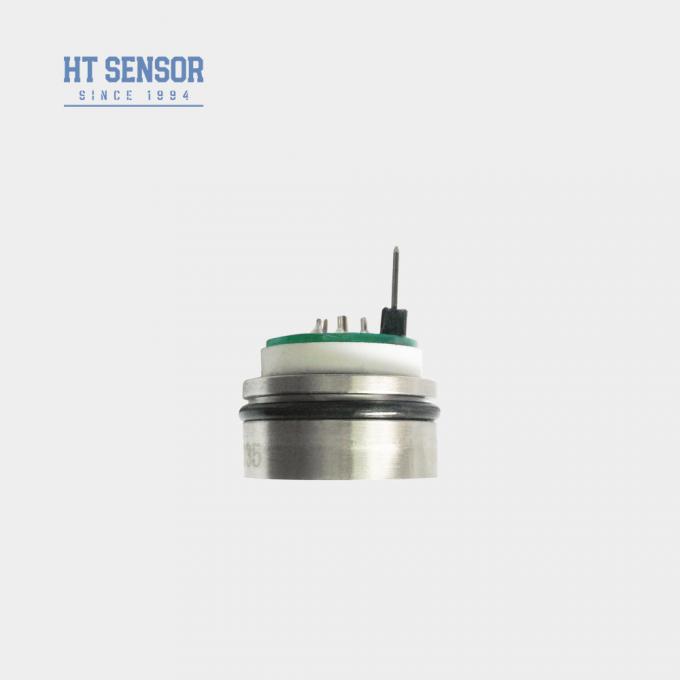

| <3.5MPaS সাধারণ |
|

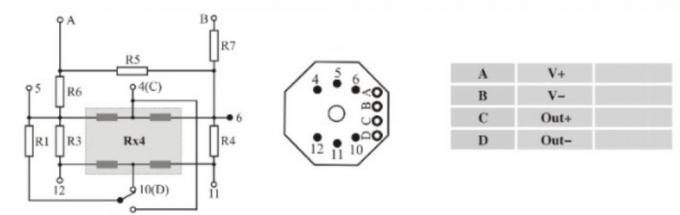

| ≥3.5MPaS <40MPaS বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ |
|

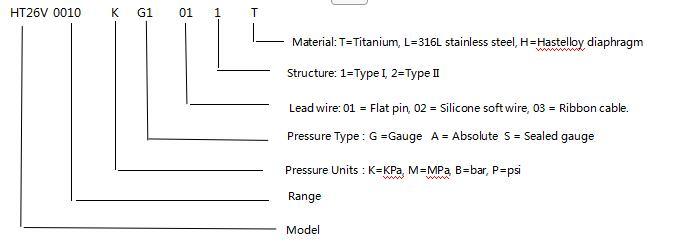

| উদাহরণ নির্বাচন |
|
| অর্ডার করার টিপস |
| 1. কোর আকার এবং ট্রান্সমিটার হাউজিংয়ের মধ্যে ফিটের দিকে মনোযোগ দিন যাতে |
2. হাউজিং একত্রিত করার সময়, নিশ্চিত করুন যে এটি উল্লম্বভাবে সারিবদ্ধ এবং এমনকি চাপ প্রয়োগ করা হয়েছে যাতে জ্যামিং বা ক্ষতিগ্রস্থ হওয়া রোধ করা যায়।
3. যদি পরিমাপ করা মাধ্যমটি কোর ডায়াফ্রাম এবং হাউজিং উপাদান (316L) এর সাথে সঙ্গতিপূর্ণ না হয়, তাহলে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী প্রদান করা উচিত।
4. ডায়াফ্রাম বিকৃতি বা ছিদ্রের কারণে কোরের ক্ষতি রোধ করতে হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রামে চাপ দেওয়া এড়িয়ে চলুন।
5. গেজ প্রেসার কোরের প্রেসার পোর্টটি বায়ুমণ্ডলের জন্য খোলা রাখুন এবং কোর নেগেটিভ প্রেসার চেম্বারে জল, জলীয় বাষ্প বা ক্ষয়কারী মাধ্যমের প্রবেশ রোধ করুন।
6. পিন লিডের কোনো পরিবর্তন হলে, রেফারেন্সের জন্য আসল কোরের লেবেল অনুসরণ করুন।
