10V ডিসি লিকুইড সিলিকন প্রেসার সেন্সর সেল মিনি থ্রেড ওয়াটার ট্যাঙ্ক লেভেল প্রেসার সেন্সর
পণ্যের বিবরণ
| মডেল নং: | HT30V | থ্রেড টাইপ: | কাস্টমাইজড |
|---|---|---|---|
| তারের ধরন: | ফোর-ওয়্যার | পরিমাপ মাধ্যম: | গ্যাস এবং তরল |
| কাস্টমাইজড: | কাস্টমাইজড | শক্তি: | 5VDC 10VDC |
| স্পেসিফিকেশন: | গ্রিড G1/4 G1/8 1/4NPT ইত্যাদি | আউটপুট সংকেত প্রকার: | এনালগ টাইপ |
| উপাদান: | স্টেইনলেস স্টীল | কাস্টমাইজেশন: | পাওয়া যায় |
| বিশেষভাবে তুলে ধরা |
10VDC তরল সিলিকন চাপ সেন্সর,তরল সিলিকন চাপ সেন্সর মিনি থ্রেড,১০ ভিডিসি ওয়াটার ট্যাংকের স্তর চাপ সেন্সর |
||
পণ্য বিবরণ

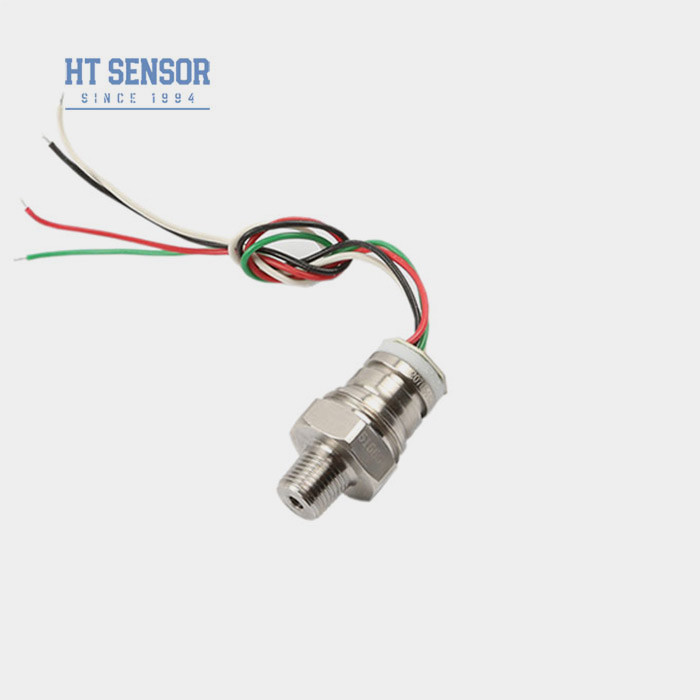

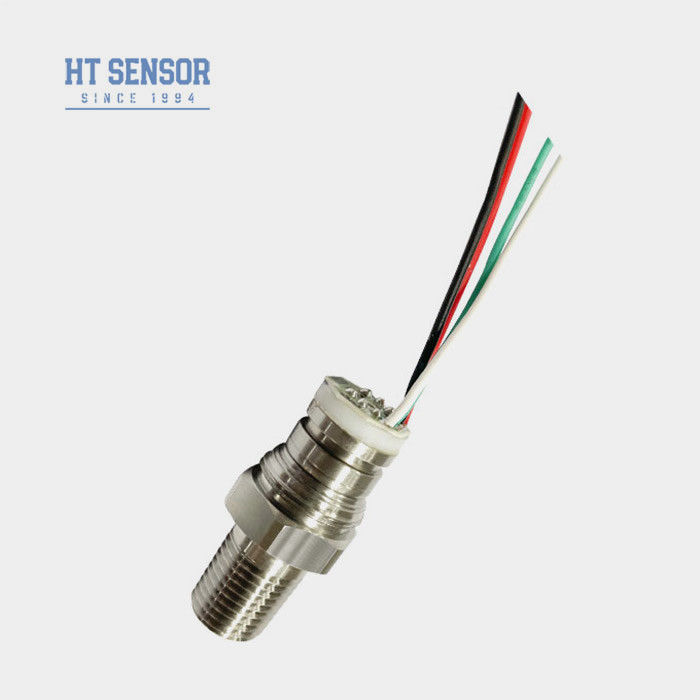

HT30V 10VDC চালিত মিনি থ্রেড তরল সিলিকন চাপ সেন্সর ট্রান্সডুসার
HT30V পাইজোরেসিসিভসিলিকনচাপ সেন্সর
থ্রেড সিলিকন চাপ সেন্সর প্রবর্তনঃ
এইচটি৩০ভি একটি অত্যন্ত স্থিতিশীল ছড়িয়ে ছিটিয়ে থাকা সিলিকন উপাদান ব্যবহার করে, এটিকে একটি নির্ভরযোগ্য সিলিকন পিজোরেসিটিভ চাপ সেন্সর করে তোলে। একটি বিচ্ছিন্নতা ডায়াফ্রাম এবং সিলিকন তেল ব্যবহার করে,সেন্সর তরল ও গ্যাসের চাপ সঠিকভাবে পরিমাপ করেবায়ু সংকোচকারী এবং রেফ্রিজারেশন সিস্টেমে এর বিস্তৃত প্রয়োগ বিভিন্ন শিল্পে এটিকে একটি মূল্যবান সম্পদ করে তোলে।
পণ্যের বৈশিষ্ট্যগ্রিড সিলিকন চাপ সেন্সর:
- তাপমাত্রা ক্ষতিপূরণ এবং শূন্য অফসেটের জন্য পুরু-ফিল্ম সার্কিট্রি ব্যবহার করেসংশোধন।
- উচ্চ নির্ভরযোগ্যতা এবং চমৎকার স্থিতিশীলতা.
- ধ্রুবক ভোল্টেজ পাওয়ার সাপ্লাই, স্ট্যান্ডার্ড আউটপুট
- 316L দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপের জন্য উপযুক্তস্টেইনলেস স্টিলের সাথে সামঞ্জস্য
- চাপ পর্যবেক্ষণ ও নিয়ন্ত্রণের জন্য প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়।
- সাধারণত রেফ্রিজারেশন সিস্টেম এবং চাপের জন্য বায়ু কম্প্রেসার ব্যবহার করা হয় পরিমাপ।
- পাওয়ার সাপ্লাইঃ ≤10VDC
- সাধারণ মোড আউটপুট ভোল্টেজঃ ইনপুটের 50% (সাধারণ)
- ইনপুট প্রতিবন্ধকতাঃ4KΩ~20KΩ
- আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগঃ ১০০ মিমি উচ্চ তাপমাত্রার তার, রিবন তার
| পারফরম্যান্স প্যারামিটারগ্রিড সিলিকন চাপ সেন্সর: | ||||||
| পরিমাপ পরিসীমা | গজ ((জি) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| সিল করা ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS | |||||
| প্রকার | ম্যাক্স | ইউনিট | ||||
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S | |||
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | |||
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | |||
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি | |||
| পূর্ণ স্কেল আউটপুট | ≤20 কেপিএ | ৫০±১ | ৫০±২ | এমভি | ||
| ≥35kPa | ১০০±১ | ১০০±২ | এমভি | |||
| শূন্য অফসেট টেম্প। ড্রিফট | ≤20 কেপিএ | ± 1 | ±২।5 | %F.S | ||
| ≥35kPa | ±0.8 | ± ১।5 | %F.S | |||
| পূর্ণ স্কেল তাপমাত্রা | ≤20 কেপিএ | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ± ১।5 | %F.S | |||
| টেম্পারেশন। | ≤20 কেপিএ | ০-৫০ | oC | |||
| ≥35kPa | ০-৭০ | oC | ||||
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | ||||
| সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | ||||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 120MPa এর 3 গুণের মধ্যে ছোট মান নিন | |||||
| ফাটল চাপ | পূর্ণ স্কেল 5X | |||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | ||||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | |||||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | |||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | |||||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | |||||
| প্রতিক্রিয়া সময় | ≤1ms | |||||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | |||||
| ভরাট মাধ্যম | সিলিকন তেল | |||||
| ওজন | ~ ৬৩ গ্রাম | |||||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ ১০ ভোল্ট @ ২৫ ডিগ্রি সেলসিয়াস | ||||||

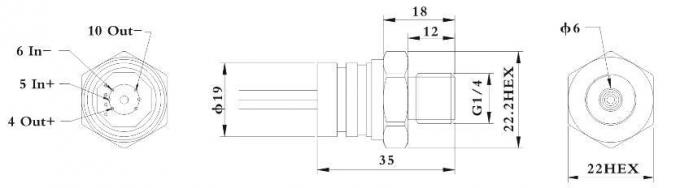

| কাঠামোর রূপরেখা | |
| মাত্রা | |
| নোট: চাপ সেন্সর এর থ্রেড আকার কাস্টমাইজ করা যাবে | |
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ |
|
|
| নির্বাচনের উদাহরণ |
| অর্ডার করার পরামর্শ |
1. থ্রেডেড সেন্সরগুলির জন্য, দয়া করে প্রয়োজনীয় থ্রেড ইন্টারফেস, উপরের ইন্টারফেস, নিম্ন ইন্টারফেস বা ওয়েল্ডিংয়ের প্রয়োজনীয়তা নিশ্চিত করুন।
2যদি পরীক্ষার মাধ্যমটি কোর ডায়াপ্রাগ্রাম এবং হাউজিং উপাদান (316L) এর সাথে অসঙ্গতিপূর্ণ হয়, তবে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী সরবরাহ করা উচিত।
3. সেন্সর ডায়াফ্রাগমের বিকৃতি বা ছিদ্র এবং কোর ক্ষতি এড়াতে, হাত বা ধারালো বস্তু ব্যবহার এড়িয়ে চলুন।
4. গেইজ কোর এর নেগেটিভ প্রেসার চেম্বারে পানি, জলীয় বাষ্প বা ক্ষয়কারী মাধ্যম প্রবেশ করতে বাধা দেওয়ার জন্য গেইজ কোর এর চাপ বন্দরটি বায়ুমণ্ডলে খোলা রাখুন।
5. কোন পিন পরিবর্তন হলে, প্রকৃত কোর তারের উপর লেবেল পড়ুন।
