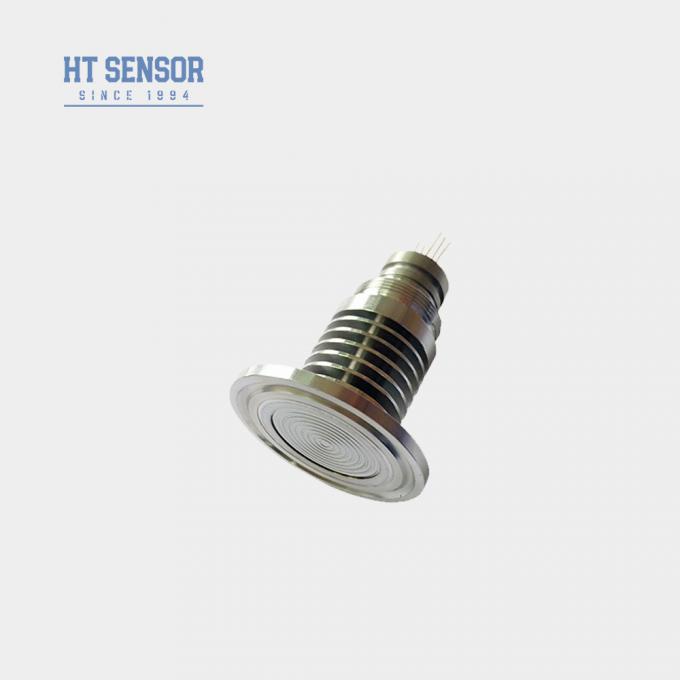

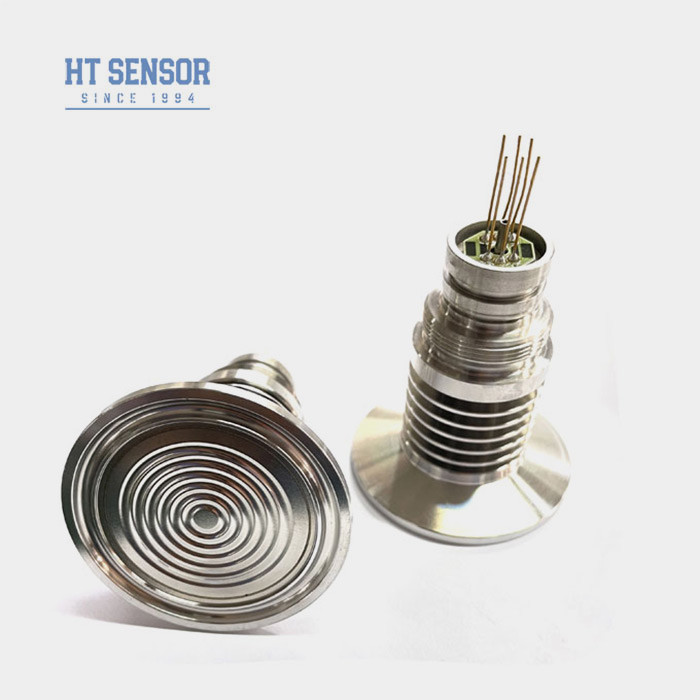

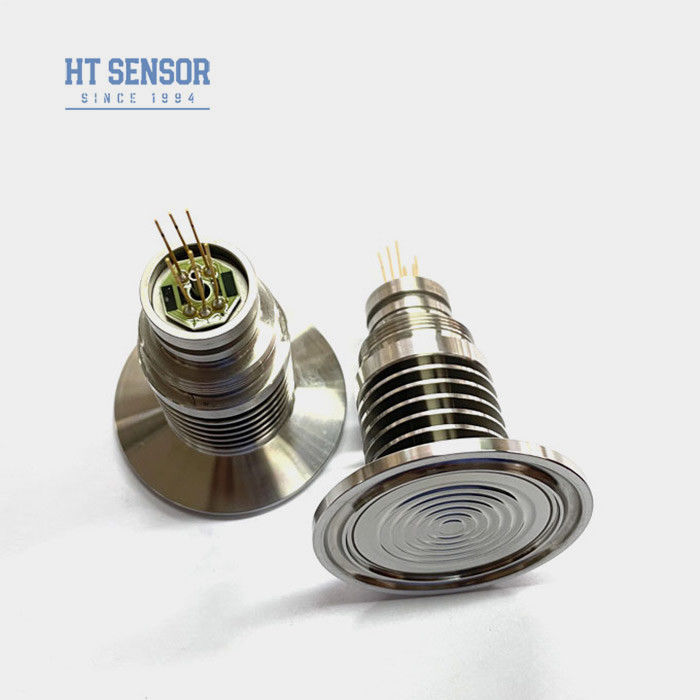

এইচটি-আইকিউটি সিলিকন চাপ ট্রান্সডুসার ফ্ল্যাঞ্জ সহজ পরিষ্কার উচ্চ তাপমাত্রা চাপ সেন্সর
Product Details
| মডেল নং: | HT-IQT | পরিসর: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| তারের ধরন: | ফোর-ওয়্যার বা গোল্ড-প্লেটেড কোভার পিন | পরিমাপ মাধ্যম: | গ্যাস এবং তরল |
| সরবরাহ: | 1.5mA | ডায়া: | 50.4 মিমি |
| তাপমাত্রা: | -40~125 | আউটপুট: | এমভি সংকেত |
| ট্রেডমার্ক: | হেংটং | Hs কোড: | 9026209090 |
| আউটপুট সংকেত প্রকার: | এনালগ টাইপ | উত্পাদন প্রক্রিয়া: | ইন্টিগ্রেশন |
| উপাদান: | স্টেইনলেস স্টীল | কাস্টমাইজেশন: | উপলব্ধ | কাস্টমাইজড অনুরোধ |
| বিশেষভাবে তুলে ধরা |
এইচটি-আইকিউটি সিলিকন চাপ ট্রান্সডুসার,সিলিকন প্রেসার ট্রান্সডুসার ফ্ল্যাঞ্জ,সহজ পরিষ্কার উচ্চ চাপ তাপমাত্রা সেন্সর 3.5Mpa |
||
Product Description
এইচটি-আইকিউটি উচ্চ তাপমাত্রা ফ্ল্যাঞ্জ পরিষ্কার করা সহজ ট্রান্সডুসার জন্য সিলিকন চাপ সেন্সর
এইচটি-আইকিউটি সিলিকন পিজোরেসিস্টিব চাপ সেন্সর
সিলিকন চাপ সেন্সর প্রবর্তনঃ
এইচটি-আইকিউটি একটি উচ্চ স্থিতিশীল উচ্চ তাপমাত্রা ছড়িয়ে ছিটিয়ে সিলিকন চিপ সহ একটি ফ্লাশ ডায়াফ্রাম চাপ সেন্সর। সংবেদনশীল চিপটি সরাসরি পরিমাপ মাধ্যমের সাথে যোগাযোগ করে না।চাপ স্টেইনলেস স্টীল diaphragm এবং সিলিং সিলিকন তেল মাধ্যমে সংবেদনশীল চিপ স্থানান্তরিত হয়, এবং চিপ এর প্রতিরোধের সেতু পরিবর্তন, ভোল্টেজ একটি পরিবর্তন ফলে, এবং ভোল্টেজ মিলিভোল্ট স্তরের পরিবর্তন। এই পণ্য উচ্চ তাপমাত্রা ক্ল্যাম্প গঠন,পরিষ্কার করা সহজ হবে না থ্রেড শেষ স্ফটিক উত্পাদন, পরিষ্কার করা সহজ, সহজ ইনস্টলেশন, উচ্চ নির্ভরযোগ্যতা। খাদ্য, স্বাস্থ্য এবং অন্যান্য শিল্পের জন্য উপযুক্ত।
পণ্যের বৈশিষ্ট্যসিলিকন চাপ সেন্সর:
- উন্নত প্রযুক্তি এবং 316L স্টেইনলেস স্টীল হাউজিং প্যাকেজিং
- ঘন ফিল্মের মাধ্যমে তাপমাত্রা ক্ষতিপূরণ এবং শূন্যপয়েন্ট সংশোধন
- সার্কিটঅসাধারণ নির্ভরযোগ্যতা, পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীলতা
- 316L দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপের জন্য উপযুক্তস্টেইনলেস স্টিলের সাথে সামঞ্জস্য
- খাদ্য ও পানীয় শিল্প
- ফার্মাসিউটিক্যাল শিল্প
- পাওয়ার সাপ্লাইঃ ≤2mA DC (সাধারণ 1.5mA DC)
- ইনপুট প্রতিবন্ধকতাঃ 2.5KΩ~6KΩ
- আউটপুট প্রতিবন্ধকতাঃ 2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগঃ স্বর্ণায়িত কোভার পিন বা 100 মিমি উচ্চ তাপমাত্রা তারের।
| পারফরম্যান্স প্যারামিটারসিলিকন চাপ সেন্সর: | |||||
| পরিমাপ পরিসীমা | গজ ((জি) | ৩৫ কেপিএ, ১০০ কেপিএ, ২০০ কেপিএ, ৩৫০ কেপিএ, ১০০০ কেপিএ, ২০০০ কেপিএ | |||
| নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| সিল করা ((S) | 3500 কেপিএএস | ||||
| প্রকার | ম্যাক্স | ইউনিট | |||
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | ||
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি | ||
| পূর্ণ স্কেল আউটপুট | ≤20 কেপিএ | ৫০±১০ | ৫০±৩০ | এমভি | |
| ≥35kPa | ১০০±১০ | ১০০±৩০ | এমভি | ||
| শূন্য অফসেট টেম্প। ড্রিফট | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| পূর্ণ স্কেল তাপমাত্রা | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| টেম্পারেশন। | ≤20 কেপিএ | ০-৫০ | oC | ||
| ≥35kPa | ০-৭০ | oC | |||
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | |||
| সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | |||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 120MPa এর 3 গুণের মধ্যে ছোট মান নিন | ||||
| ফাটল চাপ | পূর্ণ স্কেল 5X | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | |||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | ||||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | ||||
| প্রতিক্রিয়া সময় | ≤1ms | ||||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | ||||
| ভরাট মাধ্যম | সিলিকন তেল | ||||
| ওজন | ~২২০ গ্রাম | ||||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ 1.5mA @ 25°C | |||||
| কাঠামোর রূপরেখা | |

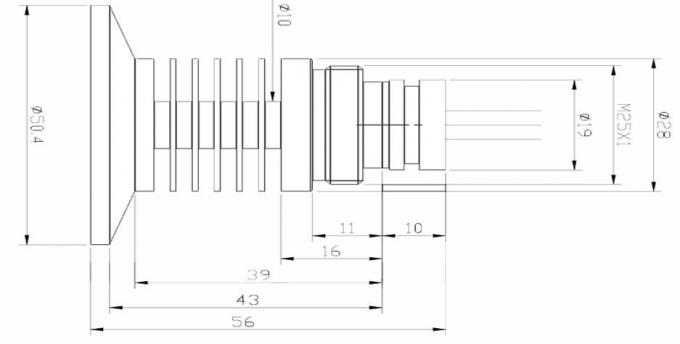

| মাত্রা |
|
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ |
|
| নির্বাচনের উদাহরণ |
| অর্ডার করার পরামর্শ |
2. হাউজিং সমাবেশ প্রক্রিয়া চলাকালীন, নিশ্চিত করুন যে এটি উল্লম্বভাবে সারিবদ্ধ এবং জ্যামিং বা ক্ষতিপূরণ প্লেট এড়াতে এমনকি চাপ প্রয়োগ করুন।
3যদি পরীক্ষার মাধ্যমটি কোর ডায়াফ্রাম এবং হাউজিং উপাদান (316L) এর সাথে অসঙ্গতিপূর্ণ হয়, তবে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী সরবরাহ করা উচিত।
4. হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন যাতে ডায়াফ্রাগমের বিকৃতি বা ছিদ্র এবং কোর ক্ষতি না হয়।
5. গেইজ কোর এর নেগেটিভ প্রেসার চেম্বারে পানি, জলীয় বাষ্প বা ক্ষয়কারী মাধ্যম প্রবেশ করতে বাধা দেওয়ার জন্য গেইজ কোর এর চাপ বন্দরটি বায়ুমণ্ডলে খোলা রাখুন।
6. কোন পিন পরিবর্তন হলে, প্রকৃত কোর তারের উপর লেবেল পড়ুন।
