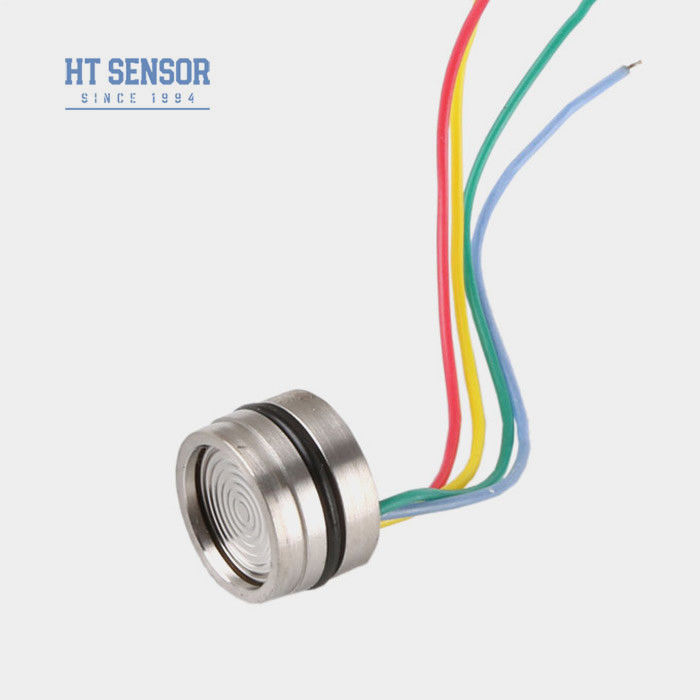

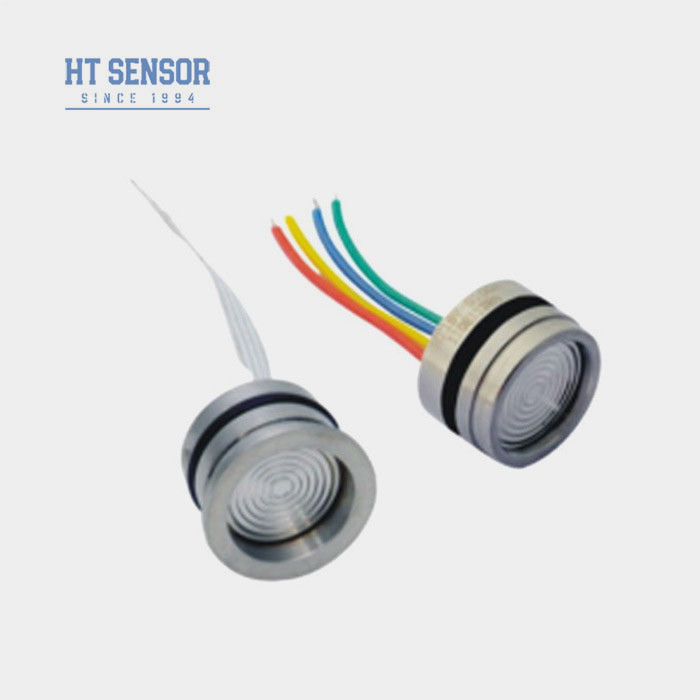

HT19V সিলিকন পিজোরেসিস্টটিভ চাপ সেন্সর 5V 10VDC সিলিকন তরল বায়ু চাপ সেন্সর
Product Details
| মডেল নং: | HT19V | থ্রেড টাইপ: | না |
|---|---|---|---|
| তারের ধরন: | ফোর-ওয়্যার | পরিমাপ মাধ্যম: | গ্যাস এবং তরল |
| পরিসর: | 0-10kpa~100mpa | আউটপুট: | এমভি |
| চাপের ধরণ: | জি/এ/এস | সরবরাহ: | 1.5mA |
| এইচএস কোড: | 9026209090 | যোগানের ক্ষমতা: | 20000 পিসি/মাস |
| টাইপ: | পাইজোরেসিটিভ প্রেসার সেন্সর | উপাদান: | স্টেইনলেস স্টীল |
| কাস্টমাইজেশন: | উপলব্ধ | কাস্টমাইজড অনুরোধ | ||
| বিশেষভাবে তুলে ধরা |
HT19V সিলিকন পিজোরেসিস্টিব চাপ সেন্সর,সিলিকন পাইজোরিসিটিভ চাপ সেন্সর 10VDC,10VDC সিলিকন তরল বায়ু চাপ সেন্সর |
||
Product Description
HT19V 19mm 10VDC বায়ু এবং তরল জন্য Piezoelectric সিলিকন চাপ সেন্সর
HT19V সিলিকন পিজোরেসিস্টিব চাপ সেন্সর
সিলিকন চাপ সেন্সর প্রবর্তনঃ
HT19V একটি অত্যন্ত স্থিতিশীল ছড়িয়ে ছিদ্র উপাদান ব্যবহার করে, এটি একটি নির্ভরযোগ্য সিলিকন piezoresistive চাপ সেন্সর করে তোলে। একটি বিচ্ছিন্নতা diaphragm এবং সিলিকন তেল ব্যবহার করে,সেন্সর তরল ও গ্যাসের চাপ সঠিকভাবে পরিমাপ করেবায়ু সংকোচকারী এবং রেফ্রিজারেশন সিস্টেমে এর বিস্তৃত প্রয়োগ বিভিন্ন শিল্পে এটিকে একটি মূল্যবান সম্পদ করে তোলে।
পণ্যের বৈশিষ্ট্যসিলিকন চাপ সেন্সর:
1. তাপমাত্রা ক্ষতিপূরণ এবং শূন্য অফসেট জন্য পুরু ফিল্ম সার্কিটরি ব্যবহার করেসংশোধন
2. উচ্চ নির্ভরযোগ্যতা এবং চমৎকার স্থিতিশীলতা
3.ধ্রুবক ভোল্টেজ পাওয়ার সাপ্লাই, স্ট্যান্ডার্ড আউটপুট
অ্যাপ্লিকেশনসিলিকন চাপ সেন্সর:
1. 316L দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ করার জন্য উপযুক্তস্টেইনলেস স্টিলের সাথে সামঞ্জস্য
2. চাপ পর্যবেক্ষণ ও নিয়ন্ত্রণের জন্য প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়।
3. সাধারণত চাপের জন্য রেফ্রিজারেশন সিস্টেম এবং বায়ু সংকোচকারী ব্যবহার করা হয় পরিমাপ।
বৈদ্যুতিক পারফরম্যান্সসিলিকন চাপ সেন্সর:
1পাওয়ার সাপ্লাইঃ ≤10VDC
2. সাধারণ মোড আউটপুট ভোল্টেজঃ ইনপুট এর 50% (সাধারণ)
3.ইনপুট প্রতিবন্ধকতাঃ 4KΩ ~ 20KΩ
4.আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ
5. বৈদ্যুতিক সংযোগঃ ১০০ মিমি উচ্চ তাপমাত্রার তার, রিবন তার
| পারফরম্যান্স প্যারামিটারসিলিকন চাপ সেন্সর:. | ||||||
| পরিমাপ পরিসীমা | গজ ((জি) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| সিল করা ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| প্রকার | ম্যাক্স | ইউনিট | ||||
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S | |||
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | |||
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | |||
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি | |||
| পূর্ণ স্কেল আউটপুট | ≤20 কেপিএ | ৫০±১ | ৫০±২ | এমভি | ||
| ≥35kPa | ১০০±১ | ১০০±২ | এমভি | |||
| শূন্য অফসেট টেম্প। ড্রিফট | ≤20 কেপিএ | ± 1 | ±২।5 | %F.S | ||
| ≥35kPa | ±0.8 | ± ১।5 | %F.S | |||
| পূর্ণ স্কেল তাপমাত্রা | ≤20 কেপিএ | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ± ১।5 | %F.S | |||
| টেম্পারেশন। | ≤20 কেপিএ | ০-৫০ | oC | |||
| ≥35kPa | ০-৭০ | oC | ||||
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | ||||
| সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | ||||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 120MPa এর 3 গুণের মধ্যে ছোট মান নিন | |||||
| ফাটল চাপ | পূর্ণ স্কেল 5X | |||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | ||||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | |||||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | |||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | |||||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | |||||
| প্রতিক্রিয়া সময় | ≤1ms | |||||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | |||||
| ভরাট মাধ্যম | সিলিকন তেল | |||||
| ওজন | ~২৮ গ্রাম | |||||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ ১০ ভোল্ট @ ২৫ ডিগ্রি সেলসিয়াস | ||||||
| কাঠামোর রূপরেখাসিলিকন চাপ সেন্সর | |
| <৩.৫ এমপিএএস |  |
| ≥3.5MPaS <৪০ এমপিএএস |
|
| ≥40MPaS | |
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণসিলিকন চাপ সেন্সর |
|
|
| নির্বাচনের উদাহরণ |
| অর্ডার করার পরামর্শ |
2. হাউজিংয়ের সমাবেশের সময়, এটি উল্লম্বভাবে সারিবদ্ধ করা নিশ্চিত করুন এবং ক্ষতিপূরণ প্লেট ক্ষতিগ্রস্ত এড়াতে এমনকি চাপ প্রয়োগ করুন।
3যদি পরিমাপ মাধ্যমটি কোর ডায়াফ্রাগম এবং হাউজিং উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ না হয়, তবে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী সরবরাহ করা উচিত।
4. ডায়াফ্রাগম বিকৃতি বা ছিদ্রের কারণে কোর ক্ষতিগ্রস্ত হওয়ার জন্য হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন।
5. গেইজ চাপ কোর চাপ বন্দর বায়ুমণ্ডল খোলা রাখুন এবং জল, জলীয় বাষ্প, বা ক্ষয়কারী মিডিয়া কোর নেতিবাচক চাপ চেম্বার প্রবেশ রোধ।
6যদি পিনের কন্ডিশনে কোন পরিবর্তন হয়, তাহলে রেফারেন্সের জন্য প্রকৃত কোরটির লেবেলটি অনুসরণ করুন।
| প্রশ্নোত্তর |
.
.
