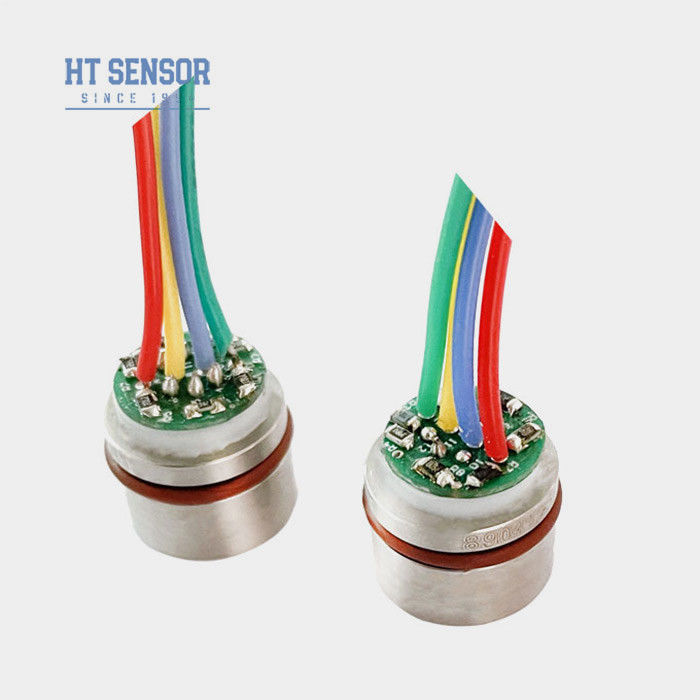

15 মিমি সিলিকন মিনি চাপ সেন্সর 10VDC স্টেইনলেস স্টীল Piezoresistive স্তর সেন্সর
পণ্যের বিবরণ
| মডেল নং: | HT15V | থ্রেড টাইপ: | না |
|---|---|---|---|
| তারের ধরন: | ফোর-ওয়্যার | পরিমাপ মাধ্যম: | গ্যাস এবং তরল |
| পরিসর: | ০-৩৫০ কেপিএ-২০ এমপিএ | সরবরাহ: | 5-10 ভিডিসি |
| কীওয়ার্ড: | মিনি সেন্সর | স্পেসিফিকেশন: | 15 মিমি |
| ট্রেডমার্ক: | হেংটং | টাইপ: | মিনি সিলিকন চাপ সেন্সর |
| উপাদান: | স্টেইনলেস স্টীল | কাস্টমাইজেশন: | ওএম এবং ওডিএম উপলব্ধ |
| বিশেষভাবে তুলে ধরা |
১৫ মিমি সিলিকন মিনি চাপ সেন্সর,সিলিকন মিনি চাপ সেন্সর 10VDC,10 ভিডিসি স্টেইনলেস স্টীল পিজোরিসিটিভ চাপ সেন্সর |
||
পণ্য বিবরণ

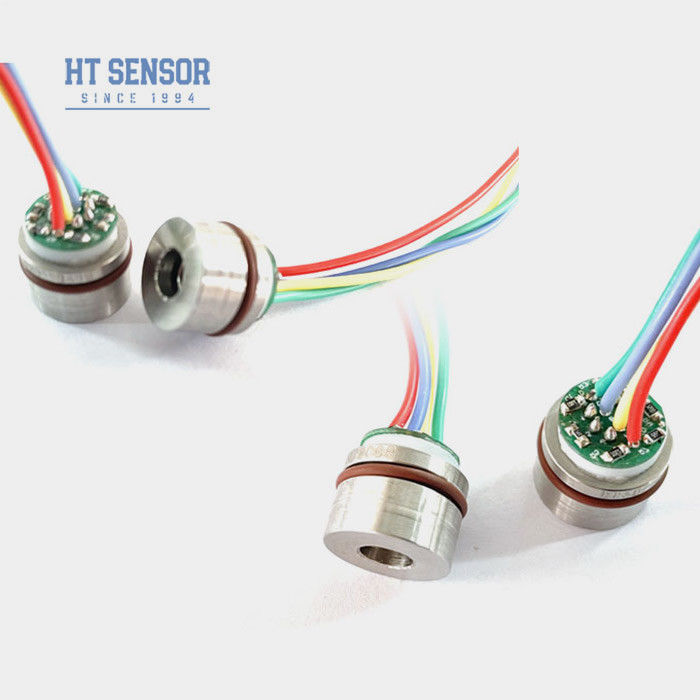

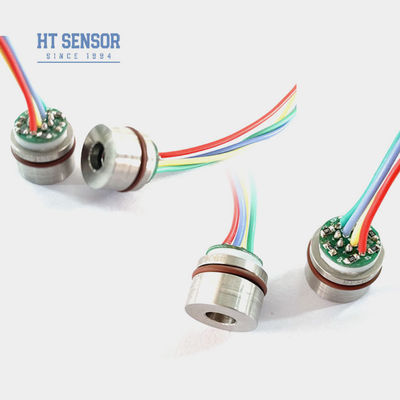

HT15V 15mm মিনি স্টেইনলেস স্টীল সিলিকন চাপ সেন্সর 10VDC
HT15V পাইজোরেসিসিভসিলিকনচাপ সেন্সর
১৫ মিমি সিলিকন চাপ সেন্সর প্রবর্তনঃ
V হল একটি ক্রমাগত ভোল্টেজ পাওয়ার সাপ্লাই এবং 10mv/V এর আউটপুট নিয়ন্ত্রণের সাথে একটি সিলিকন পাইজোরিসিটিভ চাপ সেন্সর।এটি তরল এবং গ্যাসের চাপ সঠিকভাবে পরিমাপ করতে ছড়িয়ে ছিটিয়ে থাকা সিলিকন এর পাইজোরিসিটিভ প্রভাব ব্যবহার করে.V সিলিকন চাপ সেন্সর মাত্র 15 মিমি ব্যাসার্ধ, সূক্ষ্ম টাইপ চাপ সেন্সর অন্তর্গত। সেন্সর ব্যাপকভাবে ছোট আকারের প্রয়োজন বিভিন্ন ছোট সরঞ্জাম ব্যবহৃত হয়।আমাদের কোম্পানি এছাড়াও ব্যবহারকারীদের চাহিদা উপর ভিত্তি করে বিশেষ কাস্টমাইজেশন নিতে পারেনবিশেষ করে জাতীয় প্রতিরক্ষা অস্ত্র ও সরঞ্জামগুলির জন্য, সমস্ত ঝালাই কাঠামোর চাপ সেন্সর, বিস্তৃত তাপমাত্রা ক্ষতিপূরণ, উচ্চ নির্ভরযোগ্যতা, অ্যান্টি-শক এবং অ্যান্টি-ভিব্রেশন সেন্সর।
পণ্যের বৈশিষ্ট্য১৫ মিমি সিলিকন চাপ সেন্সর:
- উন্নত প্রযুক্তি ব্যবহার করে এবং একটি 316L স্টেইনলেস স্টীল মধ্যে encapsulated হয়আবাসন
- বিস্তৃত পরিমাপ পরিসীমা 0 ~ 350KPa ~ 60MpaS
- উচ্চ নির্ভরযোগ্যতা এবং চমৎকার স্থিতিশীলতা
- ধ্রুবক ভোল্টেজ সরবরাহ
- 316L দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপের জন্য উপযুক্তস্টেইনলেস স্টিলের সাথে সামঞ্জস্য
- কমপ্যাক্ট ডিজাইন, সীমিত স্থানের অ্যাপ্লিকেশনের জন্য আদর্শ
- চাপ পর্যবেক্ষণ ও নিয়ন্ত্রণের জন্য প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়
- চাপ পরিমাপের জন্য রেফ্রিজারেশন সিস্টেম এবং এয়ার কম্প্রেসারগুলিতে সাধারণত ব্যবহৃত হয়
- পাওয়ার সাপ্লাইঃ ≤10VDC
- সাধারণ মোড আউটপুট ভোল্টেজঃ ইনপুট এর 50% (সাধারণ)
- ইনপুট প্রতিবন্ধকতাঃ4KΩ~20KΩ
- আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগঃ ১০০ মিমি উচ্চ তাপমাত্রার তার, রিবন তার
| পারফরম্যান্স প্যারামিটার১৫ মিমি সিলিকন চাপ সেন্সর: | |||||
| পরিমাপ পরিসীমা | গজ ((জি) | 350KPa,1000KPa,2000Kpa | |||
| নিখুঁত ((A) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | ||||
| সিল করা ((S) | 3500KPaS,7MPaS,10MPaS | ||||
| প্রকার | ম্যাক্স | ইউনিট | |||
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | ||
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি | ||
| পূর্ণ স্কেল আউটপুট | ১০০±১ | ১০০±২ | এমভি | ||
| শূন্য অফসেট টেম্প। ড্রিফট | ±0.8 | ±2 | %F.S | ||
| পূর্ণ স্কেল তাপমাত্রা | ±0.8 | ±2 | %F.S | ||
| টেম্পারেশন। | ০-৭০ | oC | |||
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | |||
| সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | |||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 80MPa এর 3 গুণের মধ্যে ছোট মান নিন | ||||
| ফাটল চাপ | পূর্ণ স্কেল 5X | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | |||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | ||||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | ||||
| প্রতিক্রিয়া সময় | ≤1ms | ||||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | ||||
| ভরাট মাধ্যম | সিলিকন তেল | ||||
| ওজন | ~ ২০ গ্রাম | ||||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ 10V @ 25oC | |||||
| কাঠামোর রূপরেখা | |

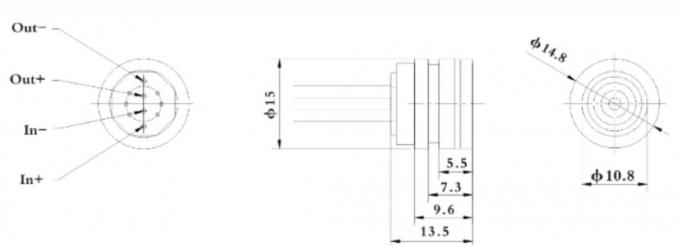

| মাত্রা |  |

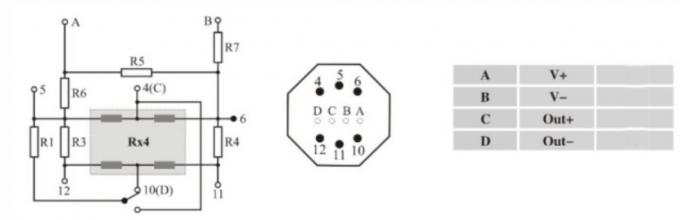

| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ |
|

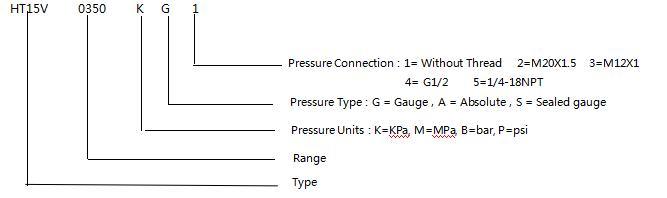

| নির্বাচনের উদাহরণ |
| অর্ডার করার পরামর্শ |
1. সমাবেশে কোর শেল আকার এবং ট্রান্সমিটার সহযোগিতা করতে মনোযোগ দিতে, বায়ুরোধী প্রয়োজনীয়তা অর্জন করার জন্য
2. হাউজিংয়ের সমাবেশের সময়, নিশ্চিত করুন যে এটি উল্লম্বভাবে সারিবদ্ধ এবং সমানভাবে চাপ প্রয়োগ করা হয় যাতে ক্ষতিপূরণ প্লেটকে জ্যামিং বা ক্ষতি এড়ানো যায়।
3যদি পরীক্ষার মাধ্যমটি কোর ডায়াফ্রাগম এবং হাউজিং উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ না হয়, তবে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী সরবরাহ করা উচিত।
4. সেন্সর ডায়াফ্রাগমকে হাত বা ধারালো বস্তুর সাহায্যে চাপানো এড়িয়ে চলুন যাতে ডায়াফ্রাগমের বিকৃতি বা ছিদ্র এবং কোরকে ক্ষতি না হয়।
5. পানি প্রতিরোধ করার জন্য গেইজ চাপ সেন্সরের নেতিবাচক চাপ চেম্বারের চাপ প্রবেশদ্বারটি বায়ুমণ্ডলে খোলা রাখুন,জলের বাষ্প বা ক্ষয়কারী মাধ্যমগুলি গেজ চাপের কেন্দ্রের নেতিবাচক চাপ চেম্বারে প্রবেশ করে.
6. যদি কোন পরিবর্তন পিন আছে, রেফারেন্স জন্য প্রকৃত কন্ডাক্টর উপর লেবেল অনুযায়ী দয়া করে.
| প্রশ্নোত্তর |
.
.
