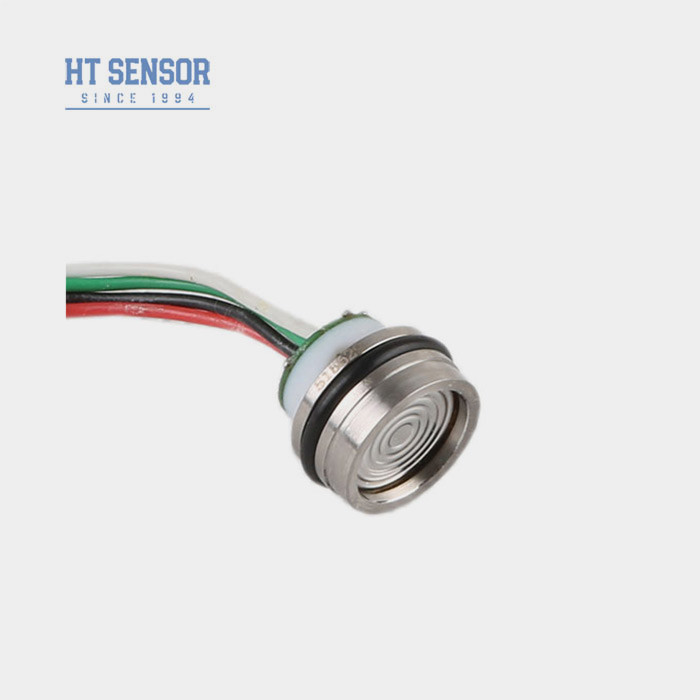

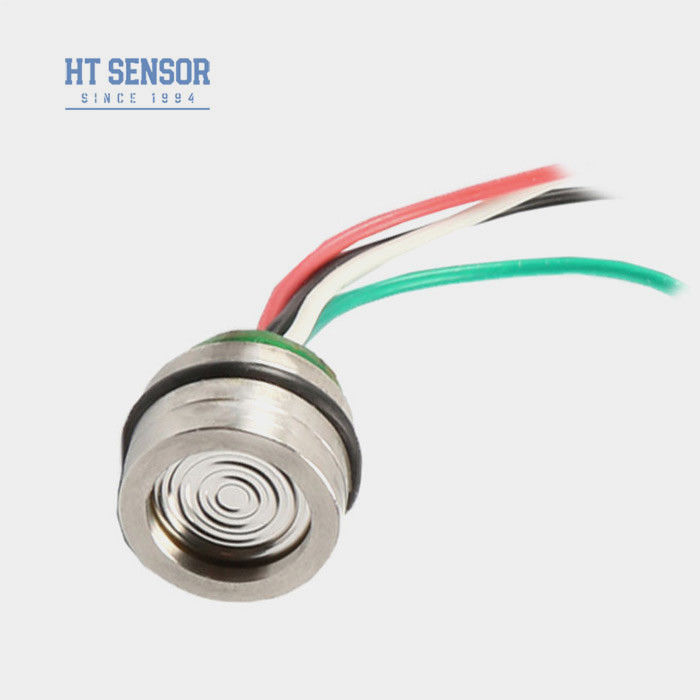

HT13V মিনি প্রেসার ট্রান্সমিটার ১৩মিমি সিলিকন ডায়াফ্রাম টাইপ লেভেল সেন্সর
পণ্যের বিবরণ
| মডেল নং: | HT13V | তারের ধরন: | চার তারের বা কাগজের ব্যাংক |
|---|---|---|---|
| পরিসর: | 0-350kpa~35mpa | সরবরাহ: | 5-10 ভিডিসি |
| কীওয়ার্ড: | মিনি সেন্সর | পরিবহন প্যাকেজ: | শক্ত কাগজ |
| ট্রেডমার্ক: | হেংটং | উৎপত্তি: | বাওজি চীন |
| আউটপুট সংকেত প্রকার: | এনালগ টাইপ এমভি সংকেত | উপাদান: | স্টেইনলেস স্টীল |
| বিশেষভাবে তুলে ধরা |
HT13V মিনি চাপ ট্রান্সমিটার,মিনি চাপ ট্রান্সমিটার 13mm,১৩ মিমি সিলিকন ডায়াফ্রাগম টাইপ লেভেল ট্রান্সমিটার |
||
পণ্য বিবরণ
Baoji Hengtong HT13V 13mm টাইপ সিলিকন প্রেসার সেন্সর মিনি লেভেল ট্রান্সমিটারের জন্য
HT13V সিলিকন পিজোরেসিস্টটিভ প্রেসার সেন্সর
মিনি সিলিকন প্রেসার সেন্সরের পরিচিতি:
HT13V হল একটি সিলিকন প্রেসার সেন্সর যাতে আন্তর্জাতিক উন্নত উচ্চ স্থিতিশীলতা, উচ্চ নির্ভুলতা সিলিকন প্রেসার চিপ, সিন্টারড বেসের স্ট্রেস অপটিমাইজড ডিজাইন, SMT, সোনার তারের বন্ধন, ডায়াফ্রাম ওয়েল্ডিং, উচ্চ ভ্যাকুয়াম তেল ইনজেকশন, চাপ চক্র স্ট্রেস রিলিফ, উচ্চ তাপমাত্রা বার্ধক্য, তাপমাত্রা ক্ষতিপূরণ এবং অন্যান্য প্রক্রিয়া ব্যবহার করা হয়, পণ্যের স্থিতিশীলতা চমৎকার, চমৎকার কর্মক্ষমতা।
ব্যবহারকারীর সামগ্রিক আকারের নকশা প্রয়োজনীয়তা পূরণের জন্য সামগ্রিক আকার ছোট করা হয়েছে। 316L স্টেইনলেস স্টিল, NBR বা ফ্লুরোপ্রিন সামঞ্জস্যপূর্ণ মিডিয়ার জন্য চাপ সনাক্তকরণ।
পণ্য বৈশিষ্ট্যমিনি সিলিকন প্রেসার সেন্সর:
- উন্নত প্রযুক্তি ব্যবহার করে এবং 316L স্টেইনলেস স্টিলের মধ্যে আবদ্ধআবাসন
- প্রশস্ত পরিমাপের পরিসীমা 0~350KPa~60MpaS
- উচ্চ নির্ভরযোগ্যতা এবং চমৎকার স্থিতিশীলতা
- ধ্রুবক ভোল্টেজ সরবরাহ
অ্যাপ্লিকেশনমিনি সিলিকন প্রেসার সেন্সর:
- 316L এর সাথে ক্ষয়হীন গ্যাস এবং তরল চাপ পরিমাপের জন্য উপযুক্তস্টেইনলেস স্টীল সামঞ্জস্যতা
- কমপ্যাক্ট ডিজাইন, সীমিত স্থান সহ অ্যাপ্লিকেশনগুলির জন্য আদর্শ
- চাপ নিরীক্ষণ এবং নিয়ন্ত্রণের জন্য প্রক্রিয়া নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত হয়
- চাপ পরিমাপের জন্য সাধারণত রেফ্রিজারেশন সিস্টেম এবং এয়ার কমপ্রেসারে ব্যবহৃত হয়
বৈদ্যুতিক কর্মক্ষমতামিনি সিলিকন প্রেসার সেন্সর:
- বিদ্যুৎ সরবরাহ: ≤10VDC (5-10VDC)
- সাধারণ মোড ভোল্টেজ আউটপুট: ইনপুটের 50% (সাধারণ)
- ইনপুট প্রতিবন্ধকতা: 4KΩ~20KΩ
- আউটপুট প্রতিবন্ধকতা: 2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগ: 100 মিমি উচ্চ-তাপমাত্রার তার, ফিতা কেবল
| কর্মক্ষমতা পরামিতিমিনি সিলিকন প্রেসার সেন্সর: | |||||
| পরিমাপের পরিসীমা | গেজ(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| পরম(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| সিল করা(S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPa | ||||
| টাইপ | সর্বোচ্চ | ইউনিট | |||
| অরৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্যতা | 0.05 | 0.1 | %F.S | ||
| হিস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য অফসেট আউটপুট | 0±1 | 0±2 | mV | ||
| পূর্ণ স্কেল আউটপুট | 100±10 | 100±30 | mV | ||
| শূন্য অফসেট তাপমাত্রা। ড্রিফট | ±0.5 | ±1 | %F.S | ||
| পূর্ণ স্কেল তাপমাত্রা। ড্রিফট | ±0.5 | ±1 | %F.S | ||
| ক্ষতিপূরণ তাপমাত্রা | 0~70 | ºC | |||
| অপারেটিং তাপমাত্রা | -20~80 | ºC | |||
| সংরক্ষণ তাপমাত্রা | -40~125 | ºC | |||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেলের 3 গুণ বা 80MPa এর মধ্যে ছোট মান নিন | ||||
| burst চাপ | 5X পূর্ণ স্কেল | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.2 % | F.S/বছর | |||
| ডায়াফ্রাম উপাদান | 316L | ||||
| নিরোধক প্রতিরোধ | ≥200MΩ 100VDC | ||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর শর্তে কোন পরিবর্তন নেই | ||||
| শক | 100g,11ms | ||||
| প্রতিক্রিয়া সময় | ≤1ms | ||||
| O-রিং সিল | নাইট্রাইল রাবার বা ফ্লুরো রাবার | ||||
| ভর্তি মাধ্যম | সিলিকন তেল | ||||
| ওজন | ~15g | ||||
| নিম্নলিখিত শর্তে পরামিতিগুলি পরীক্ষা করা হয়: 10V@ 25ºC | |||||

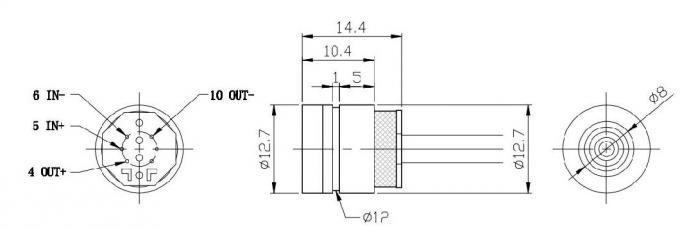

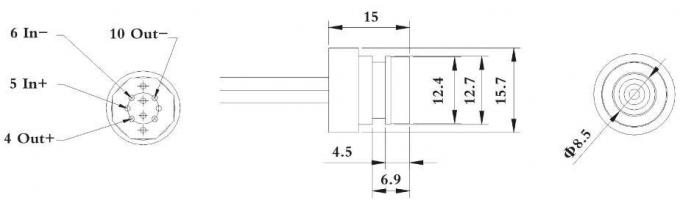

| আউটলাইন নির্মাণমিনি সিলিকন প্রেসার সেন্সর | |
| টাইপ 1 | |
| টাইপ 2 | |

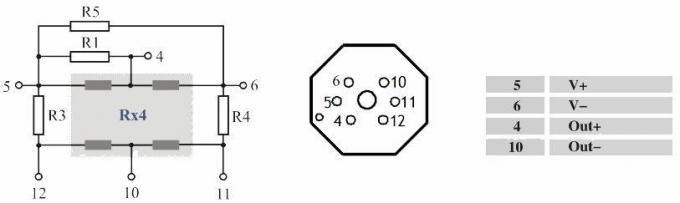

| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ |
|

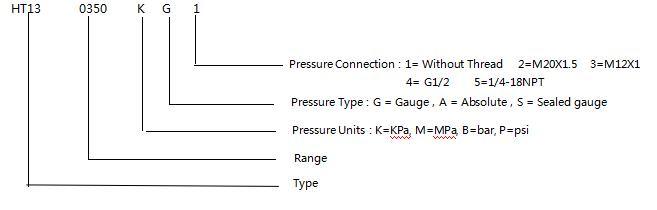

| উদাহরণ নির্বাচন |
| অর্ডার করার টিপস |
টাইটনেস
2. হাউজিং একত্রিত করার সময়, নিশ্চিত করুন যে এটি উল্লম্বভাবে সারিবদ্ধ এবং জ্যামিং বা ক্ষতিগ্রস্থ হওয়া থেকে বাঁচতে সমান চাপ প্রয়োগ করুন ক্ষতিপূরণ প্লেট।
3. যদি পরিমাপ করা মাধ্যমটি কোর ডায়াফ্রাম এবং হাউজিং উপাদানের (316L) সাথে সঙ্গতিপূর্ণ না হয়, তাহলে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী প্রদান করা উচিত।
4. ডায়াফ্রামের বিকৃতি বা ছিদ্রের কারণে কোরের ক্ষতি রোধ করতে হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রামে চাপ দেওয়া এড়িয়ে চলুন।
5. গেজ প্রেসার কোরের প্রেসার পোর্ট বায়ুমণ্ডলের জন্য খোলা রাখুন এবং কোরের নেতিবাচক চাপ চেম্বারে জল, জলীয় বাষ্প বা ক্ষয়কারী মাধ্যমের প্রবেশ রোধ করুন।
6. পিন লিডের কোনো পরিবর্তন হলে, রেফারেন্সের জন্য আসল কোরের লেবেল অনুসরণ করুন।
