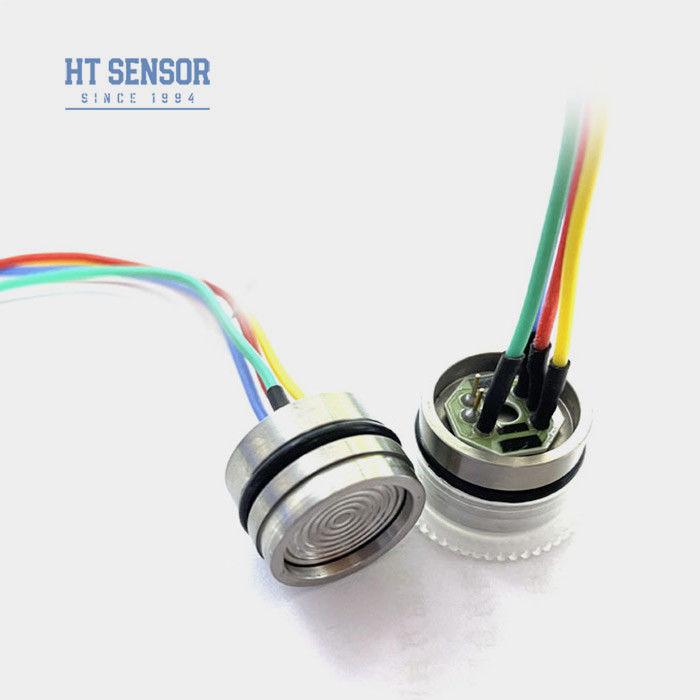

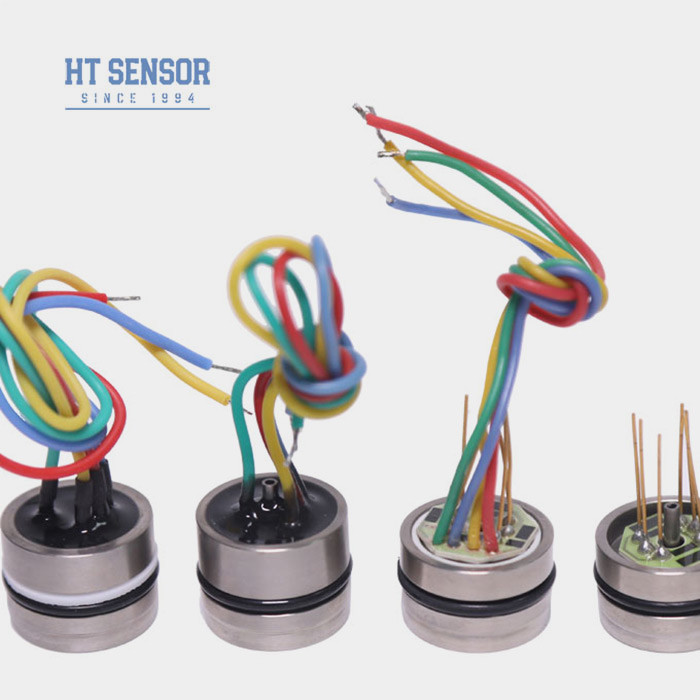

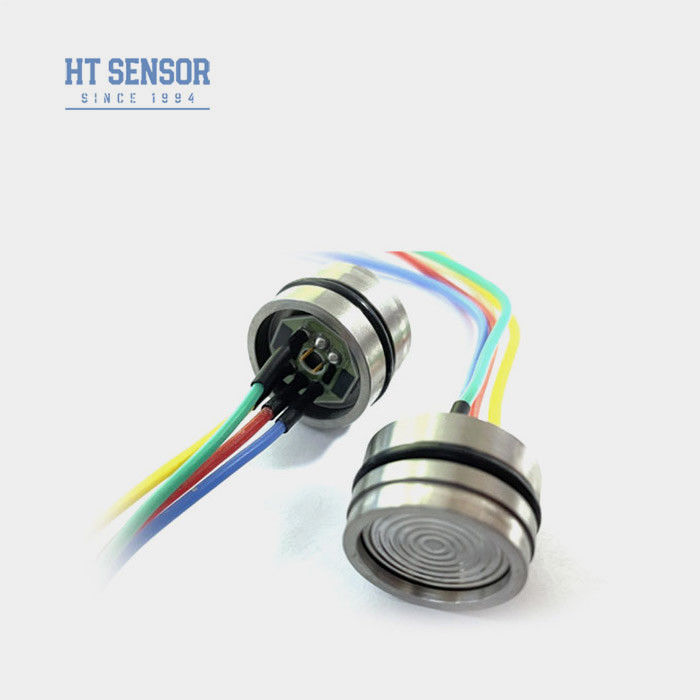

19 মিমি ব্যাসার্ধ সিলিকন ডায়াফ্রাগম সেন্সর 316L পাইজোরেসিস্টভ চাপ সেন্সর
পণ্যের বিবরণ
| উপাদান: | 316L | মিন রেঞ্জ: | 10 কেপিএ |
|---|---|---|---|
| সর্বোচ্চ পরিসীমা: | 100 এমপিএ | সরবরাহ: | 2mA এর কম |
| আউটপুট: | এমভি সংকেত | নির্বাচনযোগ্য: | চার রঙের সিলিকন তার |
| মডেল: | HT19 | উচ্চ: | 12 মিমি |
| বিশেষভাবে তুলে ধরা |
19 মিমি ব্যাসার্ধ সিলিকন ডায়াফ্রাম চাপ সেন্সর,সিলিকন ডায়াফ্রাম চাপ সেন্সর 316L,৩১৬এল পিজোরেসিস্টিব প্রেসার সেন্সর |
||
পণ্য বিবরণ
HT19 19mm ব্যাসার্ধ 316L উপাদান এমভি সিগন্যাল আউটপুট ডিফিউশন সিলিকন চাপ সেন্সর সেল
HT19 পাইজোরেসিসিভসিলিকনচাপ সেন্সর
১৫ মিমি সিলিকন চাপ সেন্সর প্রবর্তনঃ
HT19 পিজোরেসিস্টিব সিলিকন চাপ সেন্সর, প্রধান উপাদান উচ্চ স্থিতিশীলতা বিচ্ছিন্ন প্রতিফলন সিলিকন সেন্সর উপাদান।সেন্সিং প্যাকেজ একটি 316L স্টেইনলেস স্টীল diaphragm থেকে চাপ স্থানান্তর করার জন্য সিলিকন তেল ব্যবহার করে সেন্সিং উপাদানগ্যাস এবং তরল চাপ পরিমাপ করার জন্য ডিফিউজড সিলিকন এর পাইজোরেসিটিভ এফেক্ট পদ্ধতি ব্যবহার করা হয়েছিল। এটি চাপ পরিমাপ করার জন্য সর্বাধিক ব্যবহৃত ডিফিউজড সিলিকন সেন্সর,এবং দাম অন্যান্য ধরনের তুলনায় সস্তা.
পণ্যের বৈশিষ্ট্য১৫ মিমি সিলিকন চাপ সেন্সর:
- বিস্তৃত পরিমাপ পরিসীমাঃ0~10KPa~100Mpa
- পিজোরিসিটিভ সিলিকন সেন্সর এলিমেন্ট
- ফুল ৩১৬ এলএসএস,ফুল টাইটানিয়াম অথবা হ্যাস্টেলয় ডায়াফ্রাগম
- ও-রিং মাউন্ট
- উচ্চ নির্ভুলতা এবং স্থিতিশীলতা
অ্যাপ্লিকেশন১৫ মিমি সিলিকন চাপ সংবেদকঃ
- গ্যাস এবং তরল পরিমাপ চাপ
- পেট্রোলিয়াম শোষণ
- পানি সরবরাহ, শহরের গরম সরবরাহ
- প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থা
- এভিয়েশন এবং নেভিগেশন পরিদর্শন
- হাইড্রোলিক চাপ
বৈদ্যুতিক পারফরম্যান্স১৫ মিমি সিলিকন চাপ সেন্সর:
- সরবরাহঃ1.5mADC
- ইনপুট ইম্পেড্যান্স:3KΩ~6KΩ
- আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ
- আইসোলেশন প্রতিরোধেরঃ ≥100MΩ/50VDC
- বিচ্ছিন্নতা ভোল্টেজঃ হাউজিং এবং বৈদ্যুতিক সংযোগের মধ্যে 500VAC ক্ষতির কারণ হবে না
- মাঝারি সামঞ্জস্যপূর্ণঃ 316L স্টেইনলেস স্টিলের সাথে সামঞ্জস্যপূর্ণ তরল, গ্যাস
সিলিকন চাপ সেন্সরের পারফরম্যান্স স্পেসিফিকেশন
| পরামিতি |
পরিসীমাঃ০-১০ কেপিএ, ২০ কেপিএ, ৩৫ কেপিএ, ১০০ কেপিএ, ২০০ কেপিএ, ৩৫০ কেপিএ, ৭০০ কেপিএ, ১ এমপিএ, ২ এমপিএ3.5 এমপিএ, 7 এমপিএ, 10 এমপিএ, 20 এমপিএ, 40 এমপিএ, 60 এমপিএ, 100 এমপিএ |
|||
| সাধারণ | ম্যাক্স. | ইউনিট | ||
| চাপ অ-রৈখিকতা |
±0.15 |
±0.3 | %F.S | |
| চাপ পুনরাবৃত্তিযোগ্যতা এবং হাইস্টেরেসিস | 0.02 | 0.05 | %F.S | |
| শূন্য আউটপুট | ০±১ | ০±২ | এমভি | |
| স্প্যান আউটপুট | ≤20 কেপিএ | ৫০±১০ | ৫০±৩০ | এমভি |
| ≥৩৫ কেপিএ | ১০০±১০ | ১০০±৩০ | এমভি | |
| তাপমাত্রা ত্রুটি-শূন্য | ≤20 কেপিএ | ± 1 | ±2 | %F.S |
| ≥৩৫ কেপিএ | ±0.5 | ± 1 | %F.S | |
| তাপমাত্রা ত্রুটি-স্প্যান | ≤20 কেপিএ | ± 1 | ±2 | %F.S |
| ≥৩৫ কেপিএ | ±0.5 | ± 1 | %F.S | |
| প্রমাণ চাপ | 3X নামমাত্র পরিসীমা বা 120MPa, যেটি কম | ------- | ||
| অপারেটিং তাপমাত্রা পরিসীমা | - ২০ থেকে ৮০ | °C | ||
| ক্ষতিপূরণকৃত তাপমাত্রা পরিসীমা | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| স্টোরেজ তাপমাত্রা পরিসীমা | -৪০-১২৫ | °C | ||
দ্রষ্টব্যঃউপরে প্যারামিটার শর্তেঃপ্যাডঃ 1.5mA তাপমাত্রাঃ 25°C
মাত্রা
| অর্ডার করার পরামর্শ |
1. প্রয়োজনীয় বায়ু tightness অর্জন করতে সমাবেশ সময় কোর আকার এবং ট্রান্সমিটার হাউজিং মধ্যে ফিট মনোযোগ দিন
2. হাউজিংয়ের সমাবেশের সময়, এটি উল্লম্বভাবে সারিবদ্ধ করা নিশ্চিত করুন এবং ক্ষতিপূরণ প্লেটকে জ্যামিং বা ক্ষতিগ্রস্ত করা এড়াতে সমান চাপ প্রয়োগ করুন।
3যদি পরিমাপ মাধ্যমটি কোর ডায়াফ্রাগম এবং হাউজিং উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ না হয়, তবে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী সরবরাহ করা উচিত।
4. ডায়াফ্রাগম বিকৃতি বা ছিদ্রের কারণে কোর ক্ষতিগ্রস্ত হওয়ার জন্য হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন।
5. গেইজ চাপ কোর চাপ বন্দর বায়ুমণ্ডল খোলা রাখুন এবং জল, জলীয় বাষ্প, বা ক্ষয়কারী মিডিয়া কোর নেতিবাচক চাপ চেম্বার প্রবেশ রোধ।
6যদি পিনের কন্ডিশনে কোন পরিবর্তন হয়, তাহলে রেফারেন্সের জন্য প্রকৃত কোরটির লেবেলটি অনুসরণ করুন।
