পণ্যের বিবরণ:
প্রদান:
|
| পরিসর: | 0kpa .... 20kpa ..... 100MPa | শরীর: | প্রথম পাতা |
|---|---|---|---|
| চাপ সংযোগ: | M20x1.5 | ||
| লক্ষণীয় করা: | air pressure detector,air pressure transducer |
||

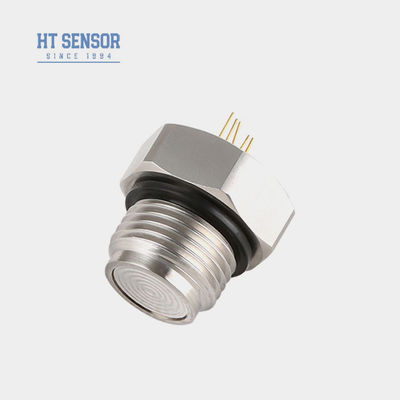

SMP3001 পাইজো-প্রতিরোধক ldালাই চাপ সংবেদক
ওভারভিউ
এসএমপি ৩০০১ পাইজো-রেজিস্টিভ প্রেসার সেন্সর এসএস 316 এল ডায়াফ্রাম এবং স্টেইনলেস স্টিল শেল এবং ইন্টারফেস সহ স্টেইনলেস স্টিল শেলের বিচ্ছিন্নতা ফিল্ম সেন্সর কোরকে আবদ্ধ করে এমন একটি সেন্সর।এই সেন্সরটিতে এম 20 * 1.5 বাহ্যিক থ্রেড সহ ভাল মিডিয়া সামঞ্জস্য, নির্ভরযোগ্য এবং স্থিতিশীল পারফরম্যান্স রয়েছে।বৈদ্যুতিন ইন্টারফেস চারটি মূল উত্সর্গীকৃত মহাকাশ সংযোগ। পণ্যটি বিভিন্ন তরল মাঝারি চাপ পরিমাপ এবং অন্যান্য ক্ষেত্রে প্রয়োগ করা যেতে পারে।
বৈশিষ্ট্য
ব্যাপ্তি: 0kPa ～ 20kPa┅100MPa
লেজার ট্রিম শূন্য এবং প্রশস্ত তাপমাত্রার ক্ষতিপূরণ
স্ট্যান্ডার্ড থ্রেড চাপ পরিমাপ
ক্রমাগত বর্তমান উত্স বিদ্যুৎ সরবরাহ
প্রয়োগ
শিল্প প্রক্রিয়া নিয়ন্ত্রণ
গ্যাস, তরল এবং বাষ্প চাপ পরীক্ষা
স্বয়ংক্রিয়তা ইলেকট্রনিক্স, শিপ বিল্ডিং
বাহ্যরেখা কাঠামো: (ইউনিট: মিমি)
নির্দিষ্টকরণ:
| নির্মাণ শর্ত | |
| ডায়াফ্রাম উপাদান | এসএস 316L |
| আবাসন উপাদান | মরিচা রোধক স্পাত |
| সিল রিং | Nitrile রাবার |
| বৈদ্যুতিক অবস্থা | |
| বিদ্যুৎ সরবরাহ | .2.0mADC |
| প্রতিবন্ধী ইনপুট | 2.5kΩ ~ 5kΩ |
| প্রতিবন্ধক আউটপুট | 2.5kΩ ~ 5kΩ |
| প্রতিক্রিয়া | (10% ~ 90%): <1 মিমি |
| নিরোধক প্রতিরোধের | 100MΩ, 100VDC |
| অতিরিক্ত চাপ | 2 টাইম এফএস, (0 সি / 0 বি / 0 এ / 02 5 টাইম এফএস) |
| পরিবেশগত অবস্থা | |
| মিডিয়া প্রয়োগযোগ্যতা | তরল যা স্টেইনলেস স্টিল এবং নাইট্রিল রাবার উপর কোন ক্ষয় নেই |
| শক | 10gRMS এ কোনও পরিবর্তন নেই, (20 ～ 2000) Hz H |
| প্রভাব | 100 গ্রাম, 11 মিমি |
| অবস্থানের প্রভাব | 90% কে কোনও দিক থেকে বিভ্রান্ত করুন, শূন্য পরিবর্তন ± 0.05% এফএস |
| বেসিক কন্ডিশন | |
| পরিবেশের তাপমাত্রা | (25)+/-1) ℃ |
| আর্দ্রতা | (50% ± 10%) আরএইচ |
| বায়ুমণ্ডলীয় চাপ | (86 ~ 106) কেপিএ |
| বিদ্যুৎ সরবরাহ | (1.5.০।)+/-0.0015) এমএ ডিসি |
| সমস্ত পরীক্ষাগুলি প্রাসঙ্গিক জাতীয় মান অনুসারে, জিবি / টি 2423-2008, জিবি / টি 8170-2008, জিজেবি 150.17 এ -2009, ইত্যাদি সহ এবং প্রাসঙ্গিক বিষয়বস্তুর সংস্থার "প্রেসার সেন্সর এন্টারপ্রাইজ স্ট্যান্ডার্ডগুলি" মেনে চলে। | |
| আইটেম | নূন্যতম। | টাইপ। | সর্বাধিক | ইউনিট |
|
লিনিয়ারিটি
|
± 0.2 | ± 0.25 | % এফএস, বিএফএসএল | |
| পুনরাবৃত্তিযোগ্যতা | ± 0.05 | ± 0.075 | % এফএস | |
| হিস্টেরিসিস | ± 0.05 | ± 0.075 | % এফএস | |
| জিরো আউটপুট | ± 2.0 | এমভি ডিসি | ||
| এফএস আউটপুট | 45 | 100 | এমভি ডিসি | |
| ক্ষতিপূরণ অস্থায়ী।পরিসীমা | 0 ～ 70 | ℃ | ||
| অস্থায়ী কাজ।পরিসীমা | -40। 125 | ℃ | ||
| স্টোরেজ অস্থায়ী।পরিসীমা | -55 ～ 150 | ℃ | ||
| জিরো টেম্পত্রুটি | ± 0.75 | । 1.0 | % এফএস, 25% ℃ | |
| সম্পূর্ণ অস্থায়ী।ত্রুটি | ± 0.75 | । 1.0 | % এফএস, 25% ℃ | |
| দীর্ঘমেয়াদে স্থিরতা ত্রুটি | ± 0.2 | % এফএস / বছর | ||
|
নোট 1.উপরের পারফরম্যান্স সূচকগুলি মানদণ্ডের শর্তে পরীক্ষা করা হয় 2. তাপমাত্রা ড্রিফ্ট পরীক্ষার জন্য তাপমাত্রার ব্যাপ্তি হ'ল ক্ষতিপূরণ তাপমাত্রার পরিসীমা |
||||
